你好，我是孔令飞。
在 kube-apiserver 源码中，路由构建是其最为核心的逻辑，本节课我将为你详细介绍 kube-apiserver 构建路由的流程和细节知识。
Kubernetes 路由构建主体流程
我们先从整体上来看下，Kubernetes 路由的构建主体流程，具体流程如下：
首先，kube-apiserver 在启动时，会读取所有的 RESTStorage，RESTStorage 以资源组为单位，保存了资源组下所有的版本及版本下所有资源的处理函数。
接着 kube-apiserver 的 New 方法中，会读取所有的 RESTStorage，并调用 InstallAPIs 方法，为所有 RESTStorage 安装路由，具体是调用 InstallAPIGroups 方法。
InstallAPIGroups 方法以资源组为单位，为所有的资源组安装路由。InstallAPIGroups 会遍历传入的所有 APIGroupInfo，读取 APIGroupInfo 中保存的资源组版本列表，并调用 installAPIResources 方法为具体某一个资源版本安装路由。
installAPIResources 方法负责为某一个资源版本安装路由，具体是调用 InstallREST 方法。在 InstallREST 方法中，会遍历 RESTStorage 中该版本下的所有资源类型，并为这些类型安装路由。
在上述路由安装流程中，会创建 3 个核心的 go-restful 实例，分别是：*restful.Container、*restful.WebService、*RouteBuilder。这些实例最终构建起了 go-restful 类型的 REST 服务器。

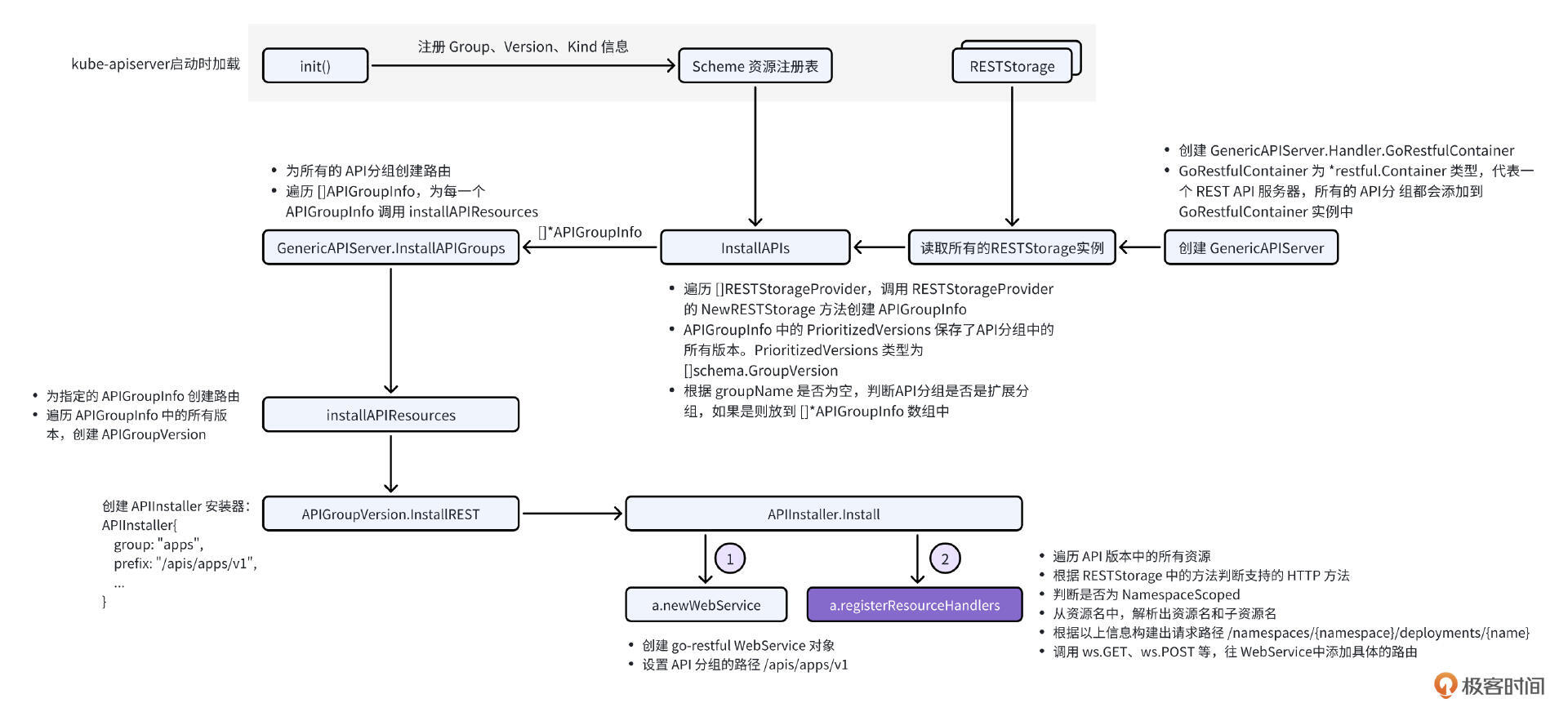

整个路由安装顺序如下图所示：
Kubernetes 路由格式
kube-apiserver 是一个再标准不过的 REST API 服务器了，因此其路由构建方法跟普通的 RESTful API 路由构建没什么区别。
HTTP 路由介绍
HTTP 路由是 Web 应用程序中的一个核心概念，用于根据传入的 HTTP 请求路径（Path）及其他信息（例如 HTTP 方法、请求头等）来决定将请求发送到哪个处理程序（Handler）。路由机制是实现 RESTful API 最基础、核心的功能。

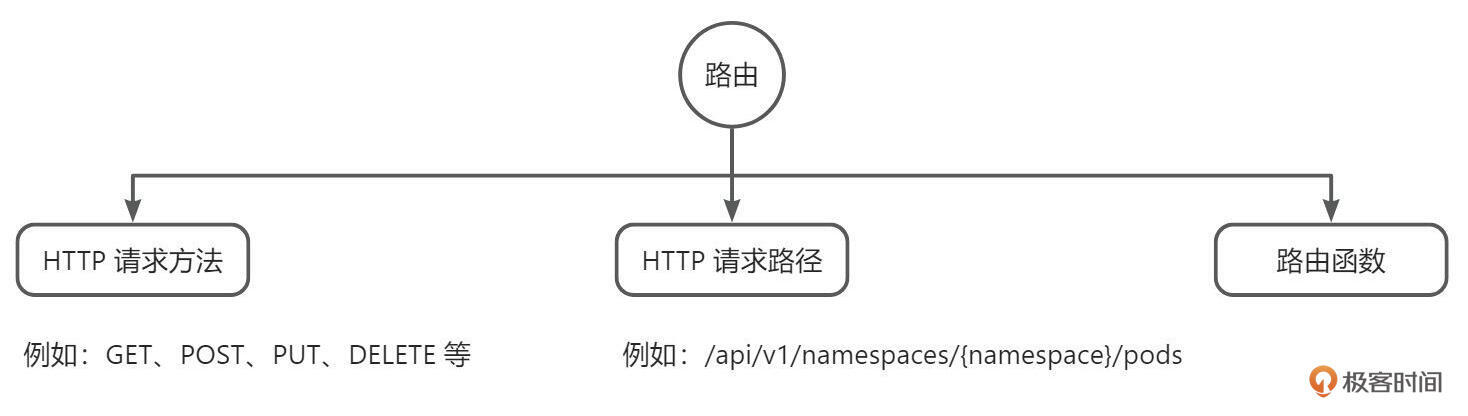

HTTP 路由的构成如下图所示：
第一部分是执行 HTTP 请求时的 HTTP 请求方法，如 GET、POST、PUT、DELETE 等。
第二部分是执行 HTTP 请求时的 URL，如：/api/v1/namespaces/{namespace}/pods，请求路径中可以包含路径参数，如 {namespace}。此外，请求路径可根据 API 管理的需要添加更多的语义化路径元素。例如，可以在 URL 中加入 API 版本、API 分组、子资源等。这些元素以固定的格式拼接成 URL。
第三部分是路由函数，也叫处理函数（Handler 或 Controller），是 HTTP 请求到达后，执行业务逻辑处理的函数/方法。在 HTTP 路由函数中，我们通常会执行参数解析、参数校验、业务逻辑处理、请求返回等操作。
例如，如下是 createUse 方法：
// POST http://localhost:8080/users
// <User><Id>1</Id><Name>Melissa</Name></User>
func (u *UserResource) createUser(request *restful.Request, response *restful.Response) {
log.Println("createUser")
usr := User{ID: fmt.Sprintf("%d", time.Now().Unix())}
err := request.ReadEntity(&usr)
if err == nil {
u.users[usr.ID] = usr
response.WriteHeaderAndEntity(http.StatusCreated, usr)
} else {
response.WriteError(http.StatusInternalServerError, err)
}
}
在我们执行 POST http://localhost:8080/users 接口请求后，Web 服务会根据进程内注册的路由，匹配 (HTTP 请求方法, HTTP 请求路径)，找到上述二元组所映射到的 HTTP 路由函数，并调用路由函数进行请求处理。
Kubernetes 中 HTTP 请求路径格式
kube-apiserver 在构建路由时，有很多代码是用来构建 HTTP 请求路径的。我们重点看下Kubernetes RESTful API HTTP 请求路径格式。其格式为 /{api, apis}/{apiVersion}/{resourceType}/{resourceName}。格式中各个部分的介绍如下：
-
apiVersion：指定 API 的版本。Kubernetes 中的 API 分为 2 大类，核心 API（Core API）和 扩展 API（Extended API），不同 API 类型的{apiVersion}格式有一些区别。-
核心 API：
{apiVersion}格式为{version}。核心 API 以/api路径为前缀开始，其 API 分组名为""。 -
扩展 API ：
{apiVersion}格式为{group}/{version}。扩展 API 以/apis路径为前缀开始，API 分组不为空。
-
-
resourceType：指定要操作的资源类型，例如pods、services、deployments等。 -
resourceName（可选）：指特定资源的名称，比如具体的 Pod 名称等。 -
namespace（可选）：用于指定资源所在的命名空间，仅在特定类型的请求中需要。
不同资源的请求路径拼接格式也不同，我们分别来看。
对于命名空间内的资源，完整的请求路径拼接格式为：
/api/{apiVersion}/namespaces/{namespace}/{resourceType}
对于特定命名空间内的特定资源，请求路径为：
/api/{apiVersion}/namespaces/{namespace}/{resourceType}/{resourceName}
对于 Cluster 级别的资源（即不受命名空间限制），请求路径格式为：
/api/{apiVersion}/{resourceType}
以下是 Kubernetes RESTful API 接口的 URL 示例：
Kubernetes 请求方法构建
上面，我介绍了 Kubernetes 的路由格式，要构建一个 RESTful API 接口路由，需要分别设置：HTTP 请求方法、HTTP 请求路径以及处理函数。接下来，我们就看下 kube-apiserver 具体是如何构建的。
kube-apiserver 路由构建核心代码位于 pkg/controlplane/instance.go 文件中的 New 方法中。接下来，我将通过介绍 New 方法的实现，为你讲解路由构建的实现。
kube-apiserver 中的路由种类
在 New 方法中，会通过 c.GenericConfig.New 函数调用创建一个 *GenericAPIServer 类型的实例：
s, err := c.GenericConfig.New("kube-apiserver", delegationTarget)
if err != nil {
return nil, err
}
if c.ExtraConfig.EnableLogsSupport {
routes.Logs{}.Install(s.Handler.GoRestfulContainer)
}
GenericAPIServer 结构体中，包含了创建 REST API 服务器的关键字段，以下是这些核心字段的介绍：
// GenericAPIServer 包含了构建一个kube-apiserver的核心字段
type GenericAPIServer struct {
// kube-apiserver的内部webhook、controller会通过 LoopbackClientConfig 连接 kube-apiserver，并访问其中的资源
LoopbackClientConfig *restclient.Config
// 用来设置 REST 请求的最小超时时间
minRequestTimeout time.Duration
// 关停的超时时间，确保服务器可以在指定的时间内关停。
ShutdownTimeout time.Duration
// legacyAPIGroupPrefixes 用于设置授权和验证请求的 URL 解析前缀
legacyAPIGroupPrefixes sets.String
// admissionControl 用于构建支持 API 组的 REST 存储，控制请求是否被允许
admissionControl admission.Interface
// 保存 TLS 的配置信息，用来启动一个 HTTP 服务器。
SecureServingInfo *SecureServingInfo
// 设置对外暴露的 APIServer 地址。
ExternalAddress string
// Serializer 控制 API 对象的序列化，支持不同的组/版本
Serializer runtime.NegotiatedSerializer
// Handler 字段用来进行 HTTP 路由设置
Handler *APIServerHandler
// UnprotectedDebugSocket 用于提供调试信息的Unix域套接字，不进行身份验证
UnprotectedDebugSocket *routes.DebugSocket
listedPathProvider routes.ListedPathProvider
DiscoveryGroupManager discovery.GroupManager
AggregatedDiscoveryGroupManager discoveryendpoint.ResourceManager
AggregatedLegacyDiscoveryGroupManager discoveryendpoint.ResourceManager
// 如果 openAPIConfig 字段不为 nil，则启用 Swagger 或 OpenAPI。
openAPIConfig *openapicommon.Config
// 如果 OpenAPIV3Config 不为 nil，则启用 OpenAPI V3
openAPIV3Config *openapicommon.OpenAPIV3Config
// skipOpenAPIInstallation 指示不安装 OpenAPI 处理程序。
// 当 API Server 自己安装 OpenAPI Handler 时，需要设置为 true，例如：kube-aggregator 中。
skipOpenAPIInstallation bool
// 设置 /openapi/v2 HTTP 请求路径
OpenAPIVersionedService *handler.OpenAPIService
// 设置 /openapi/v3 HTTP 请求路径
OpenAPIV3VersionedService *handler3.OpenAPIService
// StaticOpenAPISpec 可以根据 RESTful API配置生成 OpenAPI 规范
StaticOpenAPISpec *spec.Swagger
// postStartHookLock 同步访问 postStartHooks 的互斥锁
postStartHookLock sync.Mutex
// 保存 post start 钩子
postStartHooks map[string]postStartHookEntry
// postStartHooksCalled 指示 postStartHooks 是否已被调用
postStartHooksCalled bool
// disabledPostStartHooks 用来保存禁用的 postStartHooks 列表
disabledPostStartHooks sets.String
// preShutdownHookLock 同步访问 preShutdownHooks 的互斥锁
preShutdownHookLock sync.Mutex
// 保存 pre shutdown 钩子
preShutdownHooks map[string]preShutdownHookEntry
// preShutdownHooksCalled 指示 preShutdownHooks 是否已被调用
preShutdownHooksCalled bool
// healthzRegistry 健康检查注册表，负责健康检查的处理
healthzRegistry healthCheckRegistry
// readyzRegistry 就绪检查注册表，处理准备状态的检查
readyzRegistry healthCheckRegistry
// livezRegistry 存活检查注册表，处理生存状态的监测
livezRegistry healthCheckRegistry
// livezGracePeriod 存活检查期间的宽限时间，指定额外等待时间
livezGracePeriod time.Duration
// AuditBackend 用于记录 API 请求的审计信息
AuditBackend audit.Backend
// Authorizer 决定用户是否被允许执行特定请求
Authorizer authorizer.Authorizer
// EquivalentResourceRegistry 提供与特定资源等效的资源信息和注册
EquivalentResourceRegistry runtime.EquivalentResourceRegistry
// delegationTarget 下一个委托目标，确保不会为 nil
delegationTarget DelegationTarget
// NonLongRunningRequestWaitGroup 等待所有非长时间运行请求处理完成
NonLongRunningRequestWaitGroup *utilwaitgroup.SafeWaitGroup
// WatchRequestWaitGroup 等待所有活动监视请求处理完成
WatchRequestWaitGroup *utilwaitgroup.RateLimitedSafeWaitGroup
// ShutdownDelayDuration 阻止关闭的一段时间，确保请求完成
ShutdownDelayDuration time.Duration
// 限制请求体的大小，0 表示没有限制
maxRequestBodyBytes int64
// 此 APIServer 的唯一 ID
APIServerID string
// StorageVersionManager保存API资源的存储版本信息
StorageVersionManager storageversion.Manager
// Version 如果非空，启用 /version 端点提供 API 服务器的版本信息
Version *version.Info
// lifecycleSignals 获取 API 服务器生命周期的各种信号
lifecycleSignals lifecycleSignals
// destroyFns 服务器关闭时调用的资源清理函数
destroyFns []func()
muxAndDiscoveryCompleteSignals map[string]<-chan struct{}
// ShutdownSendRetryAfter 决定优雅终止期间何时启动 HTTP 服务器关闭
ShutdownSendRetryAfter bool
ShutdownWatchTerminationGracePeriod time.Duration
}
GenericAPIServer 结构体实例中的 Handler 字段用来设置 HTTP 路由。Handler 字段类型为 *APIServerHandler，其定义如下：
// APIServerHandler 包含了 kube-apiserver 用到的不同的 http.Handlers。
type APIServerHandler struct {
// FullHandlerChain is the one that is eventually served with. It should include the full filter
FullHandlerChain http.Handler
// Kubernetes 注册的 API 接口。kube-apiserver 源码中的 InstallAPIs 方法就是用此字段来安装 REST API 接口。
// GoRestfulContainer 使用 go-restful Web 框架来安装 HTTP 路（可称之为 go-restful 路由）。
GoRestfulContainer *restful.Container
// API 请求链中的最后请求环节，包含了非 go-restful 路由。
// 根据 HTTP 请求 Path 做精确和前缀匹配找到对应的Handler。
NonGoRestfulMux *mux.PathRecorderMux
// 最终处理 HTTP 请求的 handler，可以直接调用，也可以放在 FullHandlerChain 的最后一环。
Director http.Handler
}
通过 APIServerHandler 的定义，我们可以知道 kube-apiserver 中包含了以下 4 类路由：
-
FullHandlerChain：顶层的 HTTP 处理链，也是对外真正 “Listen” 并接收请求的 handler。 -
GoRestfulContainer：承载所有用 go-restful 框架注册的 Kubernetes REST API 资源（各个 API group/version 的 CRUD 路由）。 -
NonGoRestfulMux：PathRecorderMux——用于注册那些不走 go-restful 的“杂项”路由，典型有：-
/healthz、/readyz、/livez、/metrics、/version、/logs、/swagger.json、/openapi/v2、/debug/pprof 等；
-
自定义的 HTTP 探针、监控和调试端点。
-
-
Director：Director 是实际将请求分发到 GoRestfulContainer 或 NonGoRestfulMux 的“分流” handler。
其中，GoRestfulContainer 是最核心的路由类型，用来注册 Kubernetes 各类资源的 HTTP 路由。
Kubernetes 请求路径构建
在 New 方法中，创建好 *apiserver/pkg/server.GenericAPIServer 类型的实例 s 后，就可以基于实例中的字段，并使用实例提供的方法，来一步一步构建起整个 kube-apiserver 的路由。
例如，在 New 方法中，通过以下方法，往 go-restful 容器中，安装了一个 HTTP 路由：
https://github.com/kubernetes/kubernetes/blob/v1.30.4/pkg/controlplane/instance.go#L485 if c.ExtraConfig.EnableLogsSupport {
routes.Logs{}.Install(s.Handler.GoRestfulContainer)
}
routes.Logs{}.Install 方法实现如下：
// Install func registers the logs handler.
func (l Logs) Install(c *restful.Container) {
// use restful: ws.Route(ws.GET("/logs/{logpath:*}").To(fileHandler))
// See github.com/emicklei/go-restful/blob/master/examples/static/restful-serve-static.go ws := new(restful.WebService)
ws.Path("/logs")
ws.Doc("get log files")
ws.Route(ws.GET("/{logpath:*}").To(logFileHandler).Param(ws.PathParameter("logpath", "path to the log").DataType("string")))
ws.Route(ws.GET("/").To(logFileListHandler))
c.Add(ws)
}
routes.Logs{}.Install 方法中，通过调用 go-restful 包提供的路由注册函数，完成路由的注册。在整个 kube-apiserver 源码中，有很多代码段，都是用以上方法安装了 REST 路由。
当然，这些路由不是我要重点介绍的，我要重点介绍的是 Kubernetes 资源的路由安装方法。在 New 方法中，新建了 restStorageProviders 变量，该变量保存了Kubernetes 内置资源的 RESTStorageProvider。
什么是 RESTStorageProvider 呢？你可以理解为是 REST 资源的存储提供者，用来实现 REST 资源跟底层存储（Etcd）之间的读写功能。
在 New 方法中，通过调用 m.InstallAPIs 方法安装资源的 REST 路由。m.InstallAPIs 方法实现如下：
// InstallAPIs 根据 restStorageProviders 来安装 Kubernetes 内置资源的HTTP路由。
func (m *Instance) InstallAPIs(apiResourceConfigSource serverstorage.APIResourceConfigSource, restOptionsGetter generic.RESTOptionsGetter, restStorageProviders ...RESTStorageProvider) error {
// nonLegacy 用来保存扩展 API。通过判断 API 分组的组名是否为空，来判断是否属于扩展API。
// 如果为空，说明是扩展API，保存在nonLegacy数组中。
nonLegacy := []*genericapiserver.APIGroupInfo{}
// used later in the loop to filter the served resource by those that have expired.
resourceExpirationEvaluator, err := genericapiserver.NewResourceExpirationEvaluator(*m.GenericAPIServer.Version)
if err != nil {
return err
}
// 遍历 restStorageProviders 数组，为每一个API分组安装HTTP路由
// 以下for循环目的有2：
// 1. 过滤掉不可用的API分组：API分组中没有资源；
// 2. 根据API分组的组名，将扩展API保存在nonLegacy数组中
// 3. 调用m.GenericAPIServer.InstallLegacyAPIGroup函数，安装核心API组
for _, restStorageBuilder := range restStorageProviders {
// 获取API分组的组名
groupName := restStorageBuilder.GroupName()
// 调用NewRESTStorage方法，该方法返回genericapiserver.APIGroupInfo类型的结构体实例apiGroupInfo. apiGroupInfo实例中
// 包含了安装该API分组路由的所有信息
apiGroupInfo, err := restStorageBuilder.NewRESTStorage(apiResourceConfigSource, restOptionsGetter)
if err != nil {
return fmt.Errorf("problem initializing API group %q : %v", groupName, err)
}
// 如果map为空，说明该API分组没有资源，跳过安装
if len(apiGroupInfo.VersionedResourcesStorageMap) == 0 {
// If we have no storage for any resource configured, this API group is effectively disabled.
// This can happen when an entire API group, version, or development-stage (alpha, beta, GA) is disabled.
klog.Infof("API group %q is not enabled, skipping.", groupName)
continue
}
// Remove resources that serving kinds that are removed.
// We do this here so that we don't accidentally serve versions without resources or openapi information that for kinds we don't serve.
// This is a spot above the construction of individual storage handlers so that no sig accidentally forgets to check.
// 删除已经被删除的资源类型
resourceExpirationEvaluator.RemoveDeletedKinds(groupName, apiGroupInfo.Scheme, apiGroupInfo.VersionedResourcesStorageMap)
if len(apiGroupInfo.VersionedResourcesStorageMap) == 0 {
klog.V(1).Infof("Removing API group %v because it is time to stop serving it because it has no versions per APILifecycle.", groupName)
continue
}
klog.V(1).Infof("Enabling API group %q.", groupName)
// 如果restStorageProvider实现了PostStartHookProvider接口，则调用其PostStartHook方法，来注册一个钩子
// 该钩子会在kube-apiserver启动后被运行
if postHookProvider, ok := restStorageBuilder.(genericapiserver.PostStartHookProvider); ok {
name, hook, err := postHookProvider.PostStartHook()
if err != nil {
klog.Fatalf("Error building PostStartHook: %v", err)
}
// 添加钩子到GenericAPIServer中
m.GenericAPIServer.AddPostStartHookOrDie(name, hook)
}
// 如果API分组名为空，说明是核心API
if len(groupName) == 0 {
// the legacy group for core APIs is special that it is installed into /api via this special install method.
// InstallLegacyAPIGroup 留个作业，你自己去看它的实现
if err := m.GenericAPIServer.InstallLegacyAPIGroup(genericapiserver.DefaultLegacyAPIPrefix, &apiGroupInfo); err != nil {
return fmt.Errorf("error in registering legacy API: %w", err)
}
// 如果API分组名不为空，说明是扩展API
} else {
// everything else goes to /apis
nonLegacy = append(nonLegacy, &apiGroupInfo)
}
}
// 调用InstallAPIGroups方法根据API分组信息，安装HTTP路由
if err := m.GenericAPIServer.InstallAPIGroups(nonLegacy...); err != nil {
return fmt.Errorf("error in registering group versions: %v", err)
}
return nil
}
InstallAPIs 方法中，最终是调用 m.GenericAPIServer.InstallAPIGroups 方法来安装 HTTP 路由的，m.GenericAPIServer.InstallAPIGroups 方法代码如下：
// InstallAPIGroups exposes given api groups in the API.
// The <apiGroupInfos> passed into this function shouldn't be used elsewhere as the
// underlying storage will be destroyed on this servers shutdown.
func (s *GenericAPIServer) InstallAPIGroups(apiGroupInfos ...*APIGroupInfo) error {
// 以下for循环，用来检查 apiGroupInfo 的字段是否可用：确保有一个可用的版本
for _, apiGroupInfo := range apiGroupInfos {
if len(apiGroupInfo.PrioritizedVersions) == 0 {
return fmt.Errorf("no version priority set for %#v", *apiGroupInfo)
}
// Do not register empty group or empty version. Doing so claims /apis/ for the wrong entity to be returned.
// Catching these here places the error much closer to its origin
if len(apiGroupInfo.PrioritizedVersions[0].Group) == 0 {
return fmt.Errorf("cannot register handler with an empty group for %#v", *apiGroupInfo)
}
if len(apiGroupInfo.PrioritizedVersions[0].Version) == 0 {
return fmt.Errorf("cannot register handler with an empty version for %#v", *apiGroupInfo)
}
}
openAPIModels, err := s.getOpenAPIModels(APIGroupPrefix, apiGroupInfos...)
if err != nil {
return fmt.Errorf("unable to get openapi models: %v", err)
}
// 循环 apiGroupInfos，安装 HTTP 路由
for _, apiGroupInfo := range apiGroupInfos {
// installAPIResources 负责具体的路由安装
if err := s.installAPIResources(APIGroupPrefix, apiGroupInfo, openAPIModels); err != nil {
return fmt.Errorf("unable to install api resources: %v", err)
}
...
}
return nil
}
InstallAPIGroups 方法会先检查 apiGroupInfo.PrioritizedVersions 是否为空：如果为空，说明没有可以安装的版本，会跳过这个 API 分组；如果不为空，则会遍历 apiGroupInfos 数组，并调用 installAPIResources 方法安装路由。
那么 PrioritizedVersions 是在哪里设置的呢？其实是在创建 genericapiserver.APIGroupInfo 结构体实例时设置的，具体见 pkg/registry/apps/rest/storage_apps.go 文件中的 NewRESTStorage 方法。
genericapiserver.NewDefaultAPIGroupInfo 方法定义如下：
// 位于 pkg/registry/apps/rest/storage_apps.go 文件中
// NewRESTStorage returns APIGroupInfo object.
func (p StorageProvider) NewRESTStorage(apiResourceConfigSource serverstorage.APIResourceConfigSource, restOptionsGetter generic.RESTOptionsGetter) (genericapiserver.APIGroupInfo, error) {
apiGroupInfo := genericapiserver.NewDefaultAPIGroupInfo(apps.GroupName, legacyscheme.Scheme, legacyscheme.ParameterCodec, legacyscheme.Codecs)
// If you add a version here, be sure to add an entry in `k8s.io/kubernetes/cmd/kube-apiserver/app/aggregator.go with specific priorities.
// TODO refactor the plumbing to provide the information in the APIGroupInfo
if storageMap, err := p.v1Storage(apiResourceConfigSource, restOptionsGetter); err != nil {
return genericapiserver.APIGroupInfo{}, err
} else if len(storageMap) > 0 {
apiGroupInfo.VersionedResourcesStorageMap[appsapiv1.SchemeGroupVersion.Version] = storageMap }
return apiGroupInfo, nil
}
// 位于 staging/src/k8s.io/apiserver/pkg/server/genericapiserver.go 文件中
func NewDefaultAPIGroupInfo(group string, scheme *runtime.Scheme, parameterCodec runtime.ParameterCodec, codecs serializer.CodecFactory) APIGroupInfo {
return APIGroupInfo{
PrioritizedVersions: scheme.PrioritizedVersionsForGroup(group),
VersionedResourcesStorageMap: map[string]map[string]rest.Storage{},
// TODO unhardcode this. It was hardcoded before, but we need to re-evaluate
OptionsExternalVersion: &schema.GroupVersion{Version: "v1"},
Scheme: scheme,
ParameterCodec: parameterCodec, NegotiatedSerializer: codecs,
}
}
// 位于 staging/src/k8s.io/apimachinery/pkg/runtime/scheme.go 文件中
// PrioritizedVersionsForGroup returns versions for a single group in priority order
func (s *Scheme) PrioritizedVersionsForGroup(group string) []schema.GroupVersion {
ret := []schema.GroupVersion{}
for _, version := range s.versionPriority[group] {
ret = append(ret, schema.GroupVersion{Group: group, Version: version})
}
for _, observedVersion := range s.observedVersions {
if observedVersion.Group != group {
continue }
found := false
for _, existing := range ret {
if existing == observedVersion {
found = true
break }
}
if !found {
ret = append(ret, observedVersion)
}
}
return ret
}
上述代码中的 *Scheme 类型的实例，其实是 k8s.io/kubernetes/pkg/api/legacyscheme 包的全局示例 Scheme。通过以上代码，我们可以知道 APIGroupInfo 结构体实例中的 PrioritizedVersions 字段值，其实是通过查找资源注册表（Scheme），获取指定 API 分组中所有注册的版本而来的。
那么，kube-apiserver 又是什么时候将相同 API 分组不同的版本号注册到资源注册表中的呢？其实是在 kube-apiserver 启动时，由 init 函数调用 Install 函数注册的，具体见 Install 函数：
// 位于 pkg/apis/apps/install/install.go 文件中。
// Install registers the API group and adds types to a scheme
func Install(scheme *runtime.Scheme) {
utilruntime.Must(apps.AddToScheme(scheme))
utilruntime.Must(v1beta1.AddToScheme(scheme))
utilruntime.Must(v1beta2.AddToScheme(scheme))
utilruntime.Must(v1.AddToScheme(scheme))
utilruntime.Must(scheme.SetVersionPriority(v1.SchemeGroupVersion, v1beta2.SchemeGroupVersion, v1beta1.SchemeGroupVersion))
}
上面，我介绍了在安装 REST 路由中需要用到的重要字段 PrioritizedVersions 的设置方式。接下来，我们继续解析代码，来看下真正执行 API 路由安装的 installAPIResources 方法中路由安装的具体实现。
installAPIResources 方法代码实现如下：
// 位于 staging/src/k8s.io/apiserver/pkg/server/genericapiserver.go 文件中
func (s *GenericAPIServer) installAPIResources(apiPrefix string, apiGroupInfo *APIGroupInfo, typeConverter managedfields.TypeConverter) error {
var resourceInfos []*storageversion.ResourceInfo
// apiPrefix 值为 /apis
// 编译指定API分组中的所有版本号
for _, groupVersion := range apiGroupInfo.PrioritizedVersions {
if len(apiGroupInfo.VersionedResourcesStorageMap[groupVersion.Version]) == 0 {
klog.Warningf("Skipping API %v because it has no resources.", groupVersion)
continue
}
apiGroupVersion, err := s.getAPIGroupVersion(apiGroupInfo, groupVersion, apiPrefix)
if err != nil {
return err
}
...
// 安装指定API分组中指定API版本的路由
discoveryAPIResources, r, err := apiGroupVersion.InstallREST(s.Handler.GoRestfulContainer)
if err != nil {
return fmt.Errorf("unable to setup API %v: %v", apiGroupInfo, err)
}
resourceInfos = append(resourceInfos, r...)
....
}
...
return nil
}
// 位于 staging/src/k8s.io/apiserver/pkg/endpoints/groupversion.go 文件中
func (g *APIGroupVersion) InstallREST(container *restful.Container) ([]apidiscoveryv2.APIResourceDiscovery, []*storageversion.ResourceInfo, error) {
// g.Root = /apis
// g.GroupVersion.Group = apps
// g.GroupVersion.Version = v1
// prefix = /apis/apps/v1
prefix := path.Join(g.Root, g.GroupVersion.Group, g.GroupVersion.Version)
installer := &APIInstaller{
group: g,
prefix: prefix,
minRequestTimeout: g.MinRequestTimeout,
}
apiResources, resourceInfos, ws, registrationErrors := installer.Install()
versionDiscoveryHandler := discovery.NewAPIVersionHandler(g.Serializer, g.GroupVersion, staticLister{apiResources})
versionDiscoveryHandler.AddToWebService(ws)
container.Add(ws)
aggregatedDiscoveryResources, err := ConvertGroupVersionIntoToDiscovery(apiResources)
if err != nil {
registrationErrors = append(registrationErrors, err)
}
return aggregatedDiscoveryResources, removeNonPersistedResources(resourceInfos), utilerrors.NewAggregate(registrationErrors)
}
// 位于 staging/src/k8s.io/apiserver/pkg/endpoints/installer.go 文件中
// Install handlers for API resources.
// 1. 创建 1 个 go-restful WebService，其实就是一个API分组
// 2. 获取 a.group.Storage 哈希表中的 key，key其实就是API分组中的资源，例如：deployments, statefulsets 等。这些资源都保存在 paths 字符串切片中
// 3. 遍历 paths，调用 registerResourceHandlers 为具体的资源安装路由
func (a *APIInstaller) Install() ([]metav1.APIResource, []*storageversion.ResourceInfo, *restful.WebService, []error) {
var apiResources []metav1.APIResource
var resourceInfos []*storageversion.ResourceInfo
var errors []error
ws := a.newWebService() // 创建一个 go-restful WebService实例，其实就是API分组。类似于 gin.Group
// Register the paths in a deterministic (sorted) order to get a deterministic swagger spec.
paths := make([]string, len(a.group.Storage))
var i int = 0
for path := range a.group.Storage {
paths[i] = path
i++
}
sort.Strings(paths)
// paths 值类似于 ["deployments", "statefulsets", "daemonsets", ...]
for _, path := range paths {
apiResource, resourceInfo, err := a.registerResourceHandlers(path, a.group.Storage[path], ws)
if err != nil {
errors = append(errors, fmt.Errorf("error in registering resource: %s, %v", path, err))
}
if apiResource != nil {
apiResources = append(apiResources, *apiResource)
}
if resourceInfo != nil {
resourceInfos = append(resourceInfos, resourceInfo)
}
}
return apiResources, resourceInfos, ws, errors
}
registerResourceHandlers 方法代码量有点大，如果你想深入了解，可以自行打开阅读。
安装路由的方法调用顺序如下：InstallAPIGroups-> installAPIResources -> InstallREST -> (a *APIInstaller) Install()-> registerResourceHandlers。我们一一来看。
-
InstallAPIGroups：跟函数名一样，它的作用是遍历传入的APIGroupInfo数组，以 API 分组为单位，安装某个 API 分组的路由。 -
installAPIResources：遍历APIGroupInfo中的PrioritizedVersions，为某个 API 版本安装路由。 -
InstallREST：构建APIInstaller类型的结构体实例，并调用实例的Install方法来安装路由。APIInstaller结构体内容如下：APIInstaller{group: "apps", prefix: "/apis/apps/v1", ...}。 -
(a *APIInstaller) Install()：在Install函数中会首先调用a.newWebService创建一个 go-restful 的 WebService，再调用a.registerResourceHandler给这个 WebService 添加具体的路由。在创建 WebService 对象时，指定其路径为/apis/apps/v1。 -
registerResourceHandlers：遍历 API 版本中的所有资源，根据 RESTStorage 中具有的方法，判断支持的 HTTP 方法、根据 RESTStorage 的NamespaceScoped方法，判断是否是命名空间级别的资源，并根据上述信息及资源名，构建出资源的请求路径，例如：/namespaces/{namespace}/deployments/{name}。伪代码如下：
// 从 path 中解析从资源名和子资源名
// 例如： path 为 deployments/status，则：resource=deployments，subresource=status
resource, subresource, err := splitSubresource(path)
if err != nil {
return nil, nil, err
}
// 判断是否支持 Create 方法
creater, isCreater := storage.(rest.Creater)
...
getter, isGetter := storage.(rest.Getter) // getter 保存了 RESTStorage的Get方法
// 判断是否是命名空间级别
namespaceScoped = scoper.NamespaceScoped()
// 如果是 NamespaceScoped
...
namespaceParamName := "namespaces"
// Handler for standard REST verbs (GET, PUT, POST and DELETE).
namespaceParam := ws.PathParameter("namespace", "object name and auth scope, such as for teams and projects").DataType("string")
namespacedPath := namespaceParamName + "/{namespace}/" + resource
namespaceParams := []*restful.Parameter{namespaceParam}
resourcePath := namespacedPath
resourceParams := namespaceParams
itemPath := namespacedPath + "/{name}"
nameParams := append(namespaceParams, nameParam)
proxyParams := append(nameParams, pathParam)
itemPathSuffix := ""
if isSubresource {
itemPathSuffix = "/" + subresource
itemPath = itemPath + itemPathSuffix
resourcePath = itemPath // namespaces/{namespace}/deployments/{name}
resourceParams = nameParams
}
...
// 构建 actions 数组。这里会根据 RESTStorage 实现的方法，判断支持哪个HTTP方法。
actions = appendIf(actions, action{"LIST", resourcePath, resourceParams, namer, false}, isLister)
actions = appendIf(actions, action{"POST", resourcePath, resourceParams, namer, false}, isCreater)
...
for _, action := range actions {
...
switch action.Verb {
...
// 根据 action 的 Verb值，调用 WebService的相应方法添加具体的路由
case "GET": // Get a resource.
var handler restful.RouteFunction
if isGetterWithOptions {
handler = restfulGetResourceWithOptions(getterWithOptions, reqScope, isSubresource)
} else {
// 会在 handler 中调用 getter 方法
handler = restfulGetResource(getter, reqScope)
}
route := ws.GET(action.Path).To(handler).
Doc(doc).
Param(ws.QueryParameter("pretty", "If 'true', then the output is pretty printed. Defaults to 'false' unless the user-agent indicates a browser or command-line HTTP tool (curl and wget).")).
Operation("read"+namespaced+kind+strings.Title(subresource)+operationSuffix).
Produces(append(storageMeta.ProducesMIMETypes(action.Verb), mediaTypes...)...).
Returns(http.StatusOK, "OK", producedObject).
Writes(producedObject)
}
}
路由构建流程总结
最后，我们再通过一张图，来回顾下 kube-apiserver 中资源路由的构建流程：

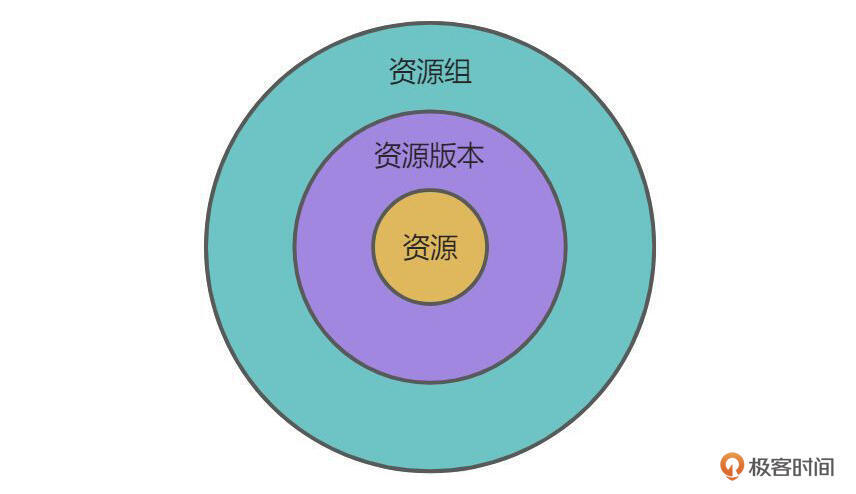

首先在 kube-apiserver 启动时，会通过导入包的形式，执行包的 init() 函数，将资源的资源组、资源版本、资源等信息注册到资源注册表中。
接着，在 kube-apiserver 的 New 方法中，会创建一个 GenericAPIServer 类型的实例，GenericAPIServer 结构体中保存了启动一个 REST API 服务器必要的字段。在创建 GenericAPIServer 结构体时，会初始化其 Handler 字段，Handler 是一个 APIServerHandler 类型的字段，APIServerHandler 字段中会初始化一个 *restful.Container 类型的字段 GoRestfulContainer，后续资源路由都会添加到 GoRestfulContainer go-restful Container 中。
在 New 方法中，会导入 pkg/registry 目录中已经开发好的 RESTStorage，每一个 RESTStorage 保存了某个资源组中所有版本、资源的处理函数。
之后，New 方法会调用 InstallAPIs 方法执行以下操作：
-
遍历
[]RESTStorageProvider，调用RESTStorageProvider的NewRESTStorage方法创建APIGroupInfo。 -
APIGroupInfo中的PrioritizedVersions保存了API分组中的所有版本。PrioritizedVersions类型为[]schema.GroupVersion。 -
根据
groupName是否为空，判断API分组是否是扩展分组，如果是则放到[]*APIGroupInfo数组中。
InstallAPIs 方法最后调用 InstallAPIGroups 方法，来给扩展 API 分组安装路由。InstallAPIGroups 方法主要会遍历 []APIGroupInfo，为每一个 APIGroupInfo 调用 installAPIResources 方法执行具体的路由安装逻辑。
installAPIResources 方法是 kube-apiserver 实现了资源路由安装的核心逻辑。installAPIResources 会先从 APIGroupInfo.PrioritizedVersions 获取资源分组下的所有版本，并为每个版本都创建一个 APIGroupVersion 类型的实例。installAPIResources 会遍历这些版本实例，执行实例的 InstallREST 方法。InstallREST 方法会先创建一个 APIInstaller 接口安装器：
APIInstaller{
group: "apps",
prefix: "/apis/apps/v1",
...
}
接口安装器的 Install 方法会先创建一个 go-restful WebService 实例，并通过调用 registerResourceHandlers 方法，将版本下的所有资源路由都注册到 WebService 实例中。
registerResourceHandlers 方法执行了路由的最终安装逻辑，具体如下：
-
遍历 API 版本中的所有资源。
-
根据 RESTStorage 中的方法判断支持的 HTTP 方法。
-
判断是否为 NamespaceScoped。
-
从资源名中解析出资源名和子资源名。
-
根据以上信息构建出请求路径
/namespaces/{namespace}/deployments/{name}。 -
调用
ws.GET、ws.POST等，往 WebService 中添加具体的路由。
Kubernetes 处理链设置

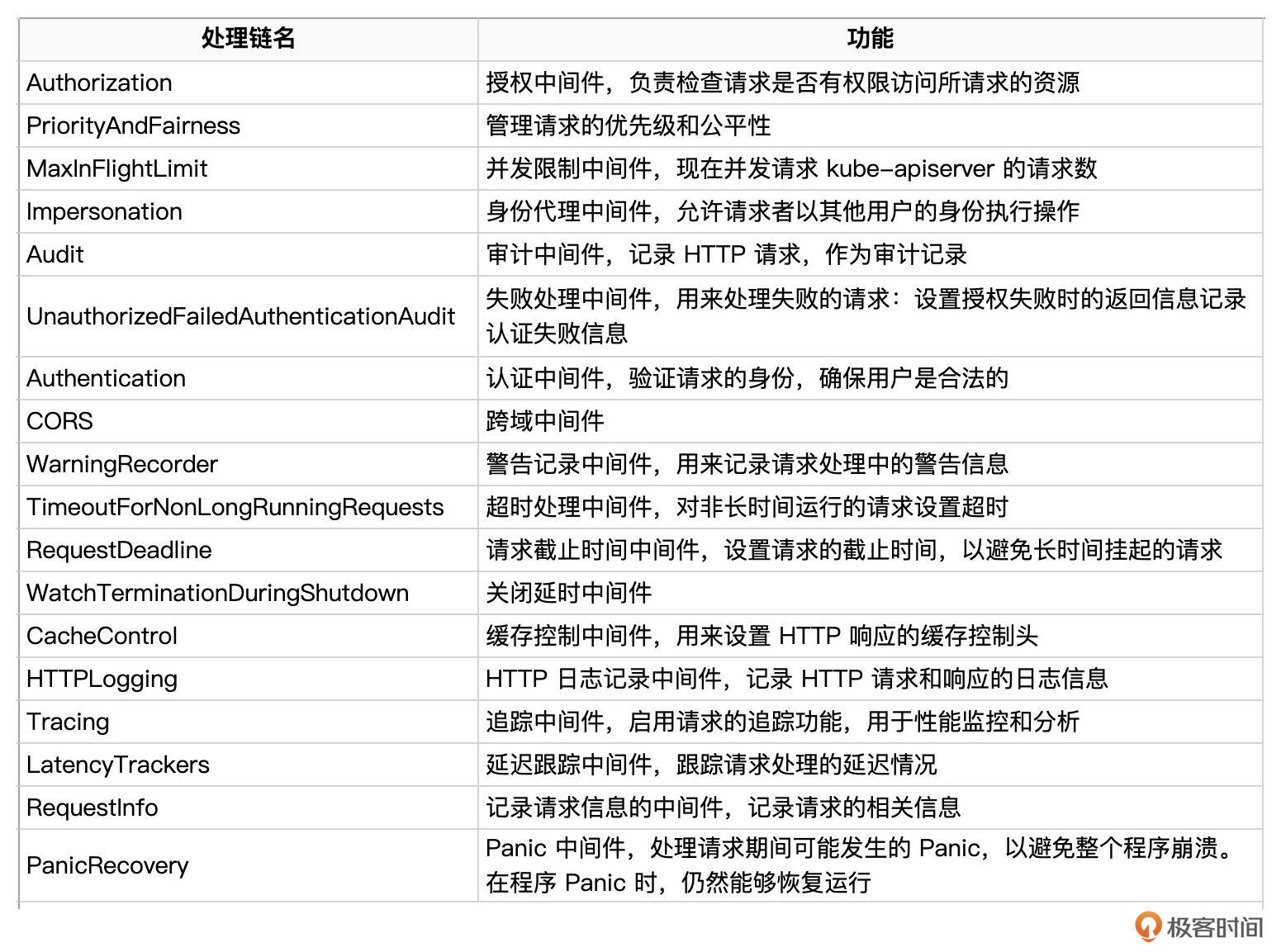

如果你开发过 REST API 服务器就一定知道，在实际的企业生产中，基本上都会用到 HTTP 中间件来统一所有的 HTTP 请求。kube-apiserver 也支持 HTTP 中间件。kube-apiserver 中添加 HTTP 处理链的流程如下：
// 位于 cmd/kube-apiserver/app/server.go 文件中
// NewConfig creates all the resources for running kube-apiserver, but runs none of them.
func NewConfig(opts options.CompletedOptions) (*Config, error) {
c := &Config{
Options: opts,
}
controlPlane, serviceResolver, pluginInitializer, err := CreateKubeAPIServerConfig(opts)
if err != nil { return nil, err
}
...
return c, nil
}
// 位于文件 pkg/controlplane/apiserver/config.go 中
func CreateKubeAPIServerConfig(opts options.CompletedOptions) (
*controlplane.Config,
aggregatorapiserver.ServiceResolver,
[]admission.PluginInitializer,
error,
) {
proxyTransport := CreateProxyTransport()
genericConfig, versionedInformers, storageFactory, err := controlplaneapiserver.BuildGenericConfig(
opts.CompletedOptions,
[]*runtime.Scheme{legacyscheme.Scheme, extensionsapiserver.Scheme, aggregatorscheme.Scheme},
generatedopenapi.GetOpenAPIDefinitions,
)
...
return config, serviceResolver, pluginInitializers, nil
}
// 位于文件 pkg/controlplane/apiserver/config.go 中
// BuildGenericConfig takes the master server options and produces the genericapiserver.Config associated with it
func BuildGenericConfig(
s controlplaneapiserver.CompletedOptions,
schemes []*runtime.Scheme,
getOpenAPIDefinitions func(ref openapicommon.ReferenceCallback) map[string]openapicommon.OpenAPIDefinition,
) (
genericConfig *genericapiserver.Config,
versionedInformers clientgoinformers.SharedInformerFactory,
storageFactory *serverstorage.DefaultStorageFactory,
lastErr error,
) {
genericConfig = genericapiserver.NewConfig(legacyscheme.Codecs)
genericConfig.MergedResourceConfig = controlplane.DefaultAPIResourceConfigSource()
...
return
}
// NewConfig returns a Config struct with the default values
func NewConfig(codecs serializer.CodecFactory) *Config {
defaultHealthChecks := []healthz.HealthChecker{healthz.PingHealthz, healthz.LogHealthz}
...
return &Config{
Serializer: codecs,
BuildHandlerChainFunc: DefaultBuildHandlerChain,
...
}
}
上面的代码展示了 kube-apiserver 添加 HTTP 处理链的代码流程。NewConfig 函数中创建了 Config 类型的实例，Config 结构体中的 BuildHandlerChainFunc 函数，就是用来设置 HTTP 处理链的函数。其默认的函数实现为：DefaultBuildHandlerChain。DefaultBuildHandlerChain 函数在 New 函数中，被添加到 kube-apiserver HTTP 请求的链路中，代码如下：
// 位于文件 staging/src/k8s.io/apiserver/pkg/server/config.go 中
func (c completedConfig) New(name string, delegationTarget DelegationTarget) (*GenericAPIServer, error) {
...
handlerChainBuilder := func(handler http.Handler) http.Handler {
return c.BuildHandlerChainFunc(handler, c.Config)
}
...
apiServerHandler := NewAPIServerHandler(name, c.Serializer, handlerChainBuilder, delegationTarget.UnprotectedHandler())
...
}
// 位于文件 staging/src/k8s.io/apiserver/pkg/server/handler.go 中
func NewAPIServerHandler(name string, s runtime.NegotiatedSerializer, handlerChainBuilder HandlerChainBuilderFn, notFoundHandler http.Handler) *APIServerHandler {
...
director := director{
name: name,
goRestfulContainer: gorestfulContainer,
nonGoRestfulMux: nonGoRestfulMux,
}
return &APIServerHandler{
FullHandlerChain: handlerChainBuilder(director),
GoRestfulContainer: gorestfulContainer,
NonGoRestfulMux: nonGoRestfulMux,
Director: director,
}
}
以上就是在 kube-apiserver 中添加 HTTP 处理链的流程和核心代码。kube-apiserver 是在 DefaultBuildHandlerChain 函数中添加了几乎所有的 HTTP 处理链，因此我们可以通过这个函数知道 kube-apiserver 具体添加了哪些处理链，代码如下：
// 添加 HTTP 请求处理链（中间件）
func DefaultBuildHandlerChain(apiHandler http.Handler, c *Config) http.Handler {
handler := apiHandler
handler = filterlatency.TrackCompleted(handler)
// 添加授权中间件，负责检查请求是否有权限访问所请求的资源。
handler = genericapifilters.WithAuthorization(handler, c.Authorization.Authorizer, c.Serializer)
// 添加 Trace 中间件，记录请求处理的完成时间，以便分析延迟。
handler = filterlatency.TrackStarted(handler, c.TracerProvider, "authorization")
// 如果启用了流量控制，则使用相关中间件来管理请求的优先级和公平性；否则，限制并发请求的数量
if c.FlowControl != nil {
workEstimatorCfg := flowcontrolrequest.DefaultWorkEstimatorConfig()
requestWorkEstimator := flowcontrolrequest.NewWorkEstimator(
c.StorageObjectCountTracker.Get, c.FlowControl.GetInterestedWatchCount, workEstimatorCfg, c.FlowControl.GetMaxSeats)
handler = filterlatency.TrackCompleted(handler)
handler = genericfilters.WithPriorityAndFairness(handler, c.LongRunningFunc, c.FlowControl, requestWorkEstimator, c.RequestTimeout/4)
handler = filterlatency.TrackStarted(handler, c.TracerProvider, "priorityandfairness")
} else {
// 添加并发限制中间件，现在并发请求kube-apiserver的请求数
handler = genericfilters.WithMaxInFlightLimit(handler, c.MaxRequestsInFlight, c.MaxMutatingRequestsInFlight, c.LongRunningFunc)
}
handler = filterlatency.TrackCompleted(handler)
// 添加身份代理中间件，允许请求者以其他用户的身份执行操作。
handler = genericapifilters.WithImpersonation(handler, c.Authorization.Authorizer, c.Serializer)
handler = filterlatency.TrackStarted(handler, c.TracerProvider, "impersonation")
handler = filterlatency.TrackCompleted(handler)
// 添加审计中间件，记录 HTTP 请求，作为审计记录
handler = genericapifilters.WithAudit(handler, c.AuditBackend, c.AuditPolicyRuleEvaluator, c.LongRunningFunc)
handler = filterlatency.TrackStarted(handler, c.TracerProvider, "audit")
// 添加失败处理中间件
failedHandler := genericapifilters.Unauthorized(c.Serializer)
failedHandler = genericapifilters.WithFailedAuthenticationAudit(failedHandler, c.AuditBackend, c.AuditPolicyRuleEvaluator)
failedHandler = filterlatency.TrackCompleted(failedHandler)
handler = filterlatency.TrackCompleted(handler)
// 添加认证中间件，验证请求的身份，确保用户是合法的。
handler = genericapifilters.WithAuthentication(handler, c.Authentication.Authenticator, failedHandler, c.Authentication.APIAudiences, c.Authentication.RequestHeaderConfig)
handler = filterlatency.TrackStarted(handler, c.TracerProvider, "authentication")
// 添加跨域中间件
handler = genericfilters.WithCORS(handler, c.CorsAllowedOriginList, nil, nil, nil, "true")
// WithWarningRecorder must be wrapped by the timeout handler
// to make the addition of warning headers threadsafe
// 添加警告记录中间件，用来记录请求处理中的警告信息
handler = genericapifilters.WithWarningRecorder(handler)
// WithTimeoutForNonLongRunningRequests will call the rest of the request handling in a go-routine with the
// context with deadline. The go-routine can keep running, while the timeout logic will return a timeout to the client.
// 添加超时处理中间件，对非长时间运行的请求设置超时
handler = genericfilters.WithTimeoutForNonLongRunningRequests(handler, c.LongRunningFunc)
// 添加请求截止时间，设置请求的截止时间，以避免长时间挂起的请求。
handler = genericapifilters.WithRequestDeadline(handler, c.AuditBackend, c.AuditPolicyRuleEvaluator,
c.LongRunningFunc, c.Serializer, c.RequestTimeout)
handler = genericfilters.WithWaitGroup(handler, c.LongRunningFunc, c.NonLongRunningRequestWaitGroup)
// 如何设置了 ShutdownWatchTerminationGracePeriod，则添加关闭延时中间件
if c.ShutdownWatchTerminationGracePeriod > 0 {
handler = genericfilters.WithWatchTerminationDuringShutdown(handler, c.lifecycleSignals, c.WatchRequestWaitGroup)
}
if c.SecureServing != nil && !c.SecureServing.DisableHTTP2 && c.GoawayChance > 0 {
handler = genericfilters.WithProbabilisticGoaway(handler, c.GoawayChance)
}
// 添加缓存控制中间件，用来设置 HTTP 响应的缓存控制头。
handler = genericapifilters.WithCacheControl(handler)
// 添加HSTS中间件，启用 HTTP 严格传输安全，防止中间人攻击
handler = genericfilters.WithHSTS(handler, c.HSTSDirectives)
if c.ShutdownSendRetryAfter {
handler = genericfilters.WithRetryAfter(handler, c.lifecycleSignals.NotAcceptingNewRequest.Signaled())
}
// 添加HTTP 日志记录中间件，记录 HTTP 请求和响应的日志信息。
handler = genericfilters.WithHTTPLogging(handler)
// 添加追踪中间件，启用请求的追踪功能，用于性能监控和分析。
if utilfeature.DefaultFeatureGate.Enabled(genericfeatures.APIServerTracing) {
handler = genericapifilters.WithTracing(handler, c.TracerProvider)
}
// 添加延迟跟踪中间件，跟踪请求处理的延迟情况。
handler = genericapifilters.WithLatencyTrackers(handler)
// WithRoutine will execute future handlers in a separate goroutine and serving
// handler in current goroutine to minimize the stack memory usage. It must be
// after WithPanicRecover() to be protected from panics.
if utilfeature.DefaultFeatureGate.Enabled(genericfeatures.APIServingWithRoutine) {
handler = genericfilters.WithRoutine(handler, c.LongRunningFunc)
}
// 添加记录请求信息的中间件，记录请求的相关信息。
handler = genericapifilters.WithRequestInfo(handler, c.RequestInfoResolver)
handler = genericapifilters.WithRequestReceivedTimestamp(handler)
handler = genericapifilters.WithMuxAndDiscoveryComplete(handler, c.lifecycleSignals.MuxAndDiscoveryComplete.Signaled())
// 添加Panic中间件，处理请求期间可能发生的Panic，以避免整个程序崩溃
handler = genericfilters.WithPanicRecovery(handler, c.RequestInfoResolver)
handler = genericapifilters.WithAuditInit(handler)
return handler
}
为了方便你理解，我将其中的核心处理链汇总在下表中：
课程总结
本节课，我们详细介绍了 kube-apiserver 中是如何安装资源路由的，包括 RESTful API 接口的构建思路、Kubernetes 中支持的 HTTP 方法、Kubernetes 路由构建流程及详细实现等。
为了方便你理解，我们用了三节课的时间带你从源码层面学习了 Kubernetes 构建一个 RESTful API 接口的具体方法。如果你还没有完全掌握，建议多看几遍，加深理解和记忆。
课后练习
请你阅读 registerResourceHandlers 方法，用自己的话总结下 kube-apiserver 安装 REST 路由的整个流程。
欢迎你在留言区与我交流讨论，如果今天的内容让你有所收获，也欢迎转发给有需要的朋友，我们下节课再见！
精选留言
