你好，我是邵巍。
上一讲，我带你从市场需求分析开始，完成了一颗芯片的设计。但是到此时，这颗芯片，还是一个纸上的产品，这一讲，我就带你从晶圆制造到封装测试，历遍芯片的完整制造流程。
芯片是这个世界上最复杂的工程，也是最高精尖的制造工艺。上一讲我跟你说过iPhone的A11处理器，大约在88平方毫米的面积上，集成了43亿个晶体管。43亿个晶体管是什么概念呢？如果一秒钟制造一个晶体管的话，制造43亿晶体管需要136年。
如果仔细看每个晶体管，都是由硅基底（Silicon Substrate）、氧化层（Oxide）、鳍（Fin）、栅（Gate）构成的。鳍的高度，宽度都在十几、几十纳米；栅极长度，高度也在几十纳米的范围之内，是非常精致的纳米级器件。下图已经是简化过的抽象模型，随着半导体工艺的演进，实际的器件，其实比下图要更加复杂。
而芯片的制造，就是要在平方毫米的尺寸上，制造上亿个纳米级晶体管的过程。我们在讲芯片的物理实现的时候说过，每个晶体管，都是被工程师们精心设计，放置在特定的位置上，要完成一定功能的，因此在制造过程中，任何一个晶体管的失效，都会导致最终芯片的一部分，或者整个芯片的失效。
对于整个芯片的制造过程，我给你分了三个步骤让你理解，包括上游的晶圆材料准备，中游的晶圆加工，和下游的封装与测试。开头我给你展示了一张流程图，图中把晶圆制造和封装测试分成两步了，这里我换一种说法，分为上中下游，你也许能更好理解。我们一步一步来拆解。
芯片制造：晶圆厂的王国
上游：晶圆材料准备
这阶段的重点是提炼单晶硅锭。生产单晶硅锭的公司会将硅元素，从沙子中提取出来，经过高温整形、多次提纯等手段得到高纯度的硅（EGS）。然后再将纯硅熔化，抽出圆柱形的单晶硅锭。

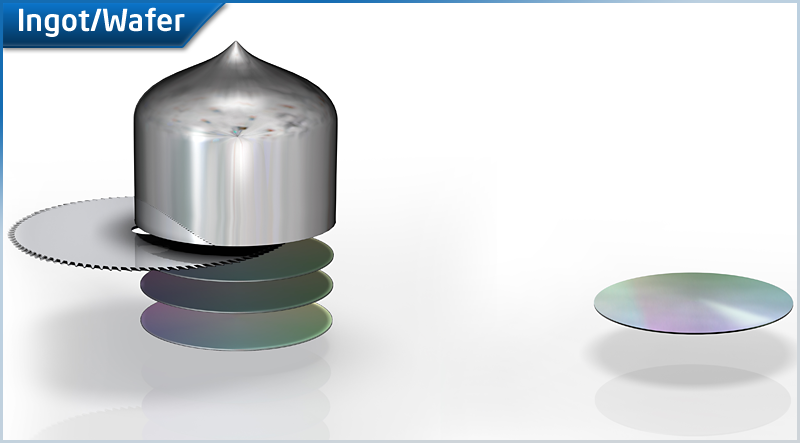

硅锭切割之后，变成一片一片的圆盘，再经过打磨抛光，一片纯硅晶圆，就准备好了。
直径为300毫米的纯硅晶圆，俗称12寸晶圆，大约是400美金。但尺寸并不是衡量硅晶圆的最重要指标，纯度才是。日本的信越公司可以生产13个9纯度的晶圆。
其实，日本的信越、SUMCO（三菱住友株式会社），在晶圆市场上占据了近60%的市场份额，这让晶圆市场排名第三的台湾环球晶圆非常有压力，在2020年开展了并购排在第四的德国世创的计划。
其实半导体产业的上游原材料，不仅仅是晶圆，像在光刻胶、键合引线、模压树脂及引线框架等重要材料方面，日本的企业在全球都占有很高份额。可以这么说，如果没有日本材料企业，全球的半导体制造都要受挫。因此2019年日本限制向韩国出口三种半导体核心原料（含氟聚酰亚胺、高纯度氟化氢、光阻剂）时，曾经一度让三星实际掌门人不得不四处奔走，为保证生产而努力。
中游：晶圆加工过程
有了硅晶圆，下一步就是把设计团队交付的电路图，通过光罩，移植到硅晶圆上。这个加工过程，有上百个步骤，一般需要2到5个月。感谢现代社会的精细分工，即使是半导体从业人员，甚至是在晶圆厂工作的人，只要不涉及工艺的研发，也无需完全掌握这些步骤，只需要各司其职，共同协作就好。

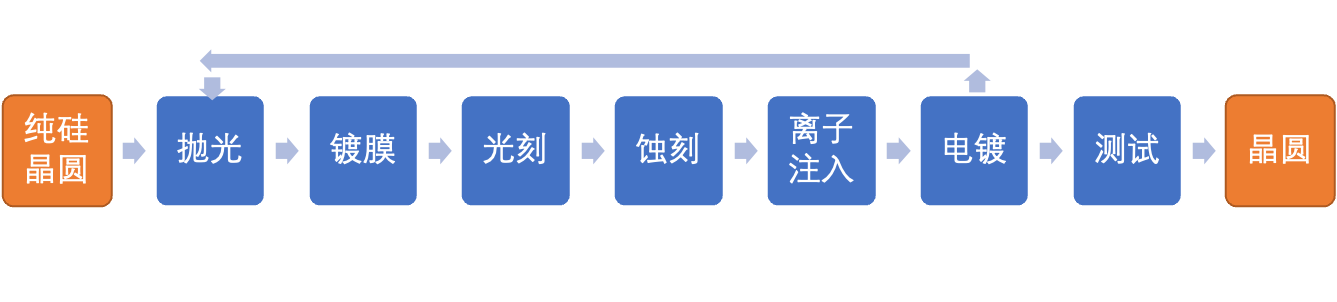

我把加工的过程简化为7个步骤，给你逐步讲解一下。
第一步，纯硅晶圆，在加工之前， 需要打磨抛光。
第二步，抛光完成后，通过高温，或者其他方式，在晶圆表面产生一层薄薄的二氧化硅保护膜，叫做镀膜。
第三步，光刻，光刻是整个过程中最重要的一个环节。这个环节的重要性体现在两个方面，第一，它是设计和制造进行联系的唯一环节；第二它是最昂贵的一个环节。

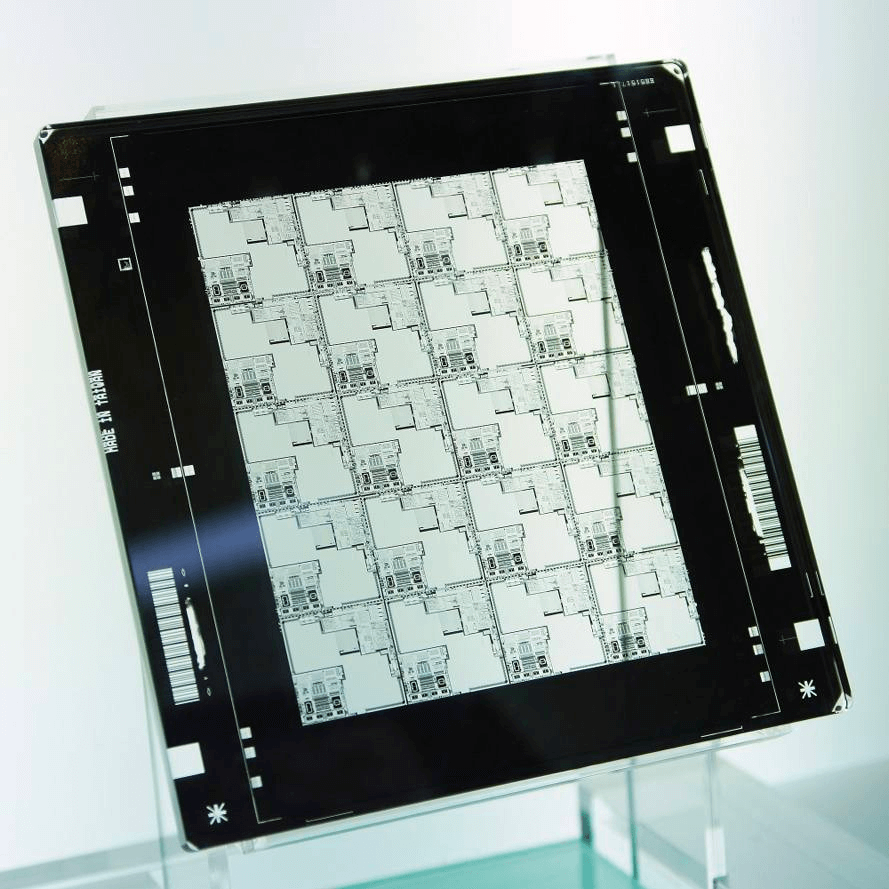

光刻的一个重要输入是光罩。在上一讲中，设计团队交付的GDS II文件，会被用来制成如下的光罩。这个光罩，有点像印钞时候的母版，也是设计和制造之间的纽带。
光罩，有专业的公司可以生产。因为光罩和晶圆制造紧密衔接，所以一般晶圆制造厂，都有自己的专业工厂来生产自身需要的光罩。为了制造一款芯片需要上百道工序，光罩也是不只有一张的，在14nm工艺制程上，大约需要60张光罩，7nm可能需要80张光罩甚至更多。光罩层数的增加，也就代表着成本的增加。工艺提升，带来的光罩层数的增多，算是先进工艺成本越来越高的原因之一。

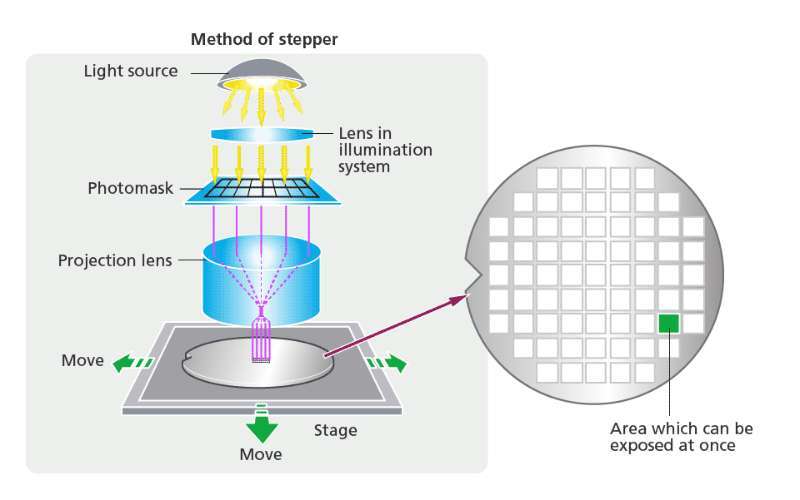

使用特定波长的光，透过光罩，照射在涂有光刻胶的晶圆上，光罩上芯片的设计图像，就复制到晶圆上了，这就是光刻，这一步是由光刻机完成的，光刻机是芯片制造中光刻环节的核心设备。你可以把光刻理解为，就是用光罩这个母版，一次次在晶圆上印电路的过程。
刚刚我说，光刻是最贵的一个环节，一方面是光罩越来越多，越来越贵，另一方面光刻机也很贵。光刻机是半导体制造设备中价格占比最大，也是最核心的设备。2020年荷兰公司ASML的极紫外光源（EUV）光刻机每台的平均售价是1.45亿欧元，而且全世界独家供货，年产量31台，有钱也未必能买得到。
回顾光刻机的发展历史，从1960年代的接触式光刻机、接近式光刻机，到1970年代的投影式光刻机，1980年代的步进式光刻机，到步进式扫描光刻机、浸入式光刻机和现在的深紫外光源（DUV）和极紫外光源（EUV）光刻机，一边是设备性能的不断提高，另一边是价格逐年上升，且供应商逐渐减少。
到了EUV光刻机，ASML就是独家供货了。
EUV作为下一代技术的代表，不需要多重曝光，一次就能曝出想要的精细图形，没有超纯水和晶圆接触，在产品生产周期、光学邻近校正（OPC）的复杂程度、工艺控制、良率等方面的优势明显。是7nm以下工艺必备的。
光罩加光刻机，让光刻这个步骤 “贵”了起来。
好，光刻之后，就到了第四步蚀刻，蚀刻就是去除多余物质。
第五步，离子注入，在真空的环境下进行离子注射，在光刻的晶圆电路里注入导电材料，这样可以改变对应区域的导电特性。
第六步，电镀，电镀这个步骤主要是用来制作铜导线的。
一颗芯片通常有多层，每一层的线路不同，功能不同，使用的膜的材质不同。所以每一层的光罩也不同。因此，以上的1-6步需要根据实际的集成电路的设计层数重复进行几次到数十次。这里可以有一个小知识点，如果芯片有一些小Bug，可以只对其中几层的光罩进行修正，而不用重做全部的光罩。
第七步，测试，测试永远是重要环节。对于晶圆的测试可以分成两类，一类是制造工艺相关的晶圆验收测试，一类是电路功能测试。当然，当晶圆切割完毕，在封装之前，还会再进行测试。不过对于整个晶圆进行测试，效率要高过切割之后。
这里我们可以复习一下上一讲逻辑设计中提到的DFT环节。在进行电路的前端设计时，就预先设计并插入用来测试的电路，这就是DFT。后期，无论是晶圆的电路功能测试，还是封测阶段中最后的测试，都是依赖DFT设计的。
芯片制造的中游环节，到这里就介绍完了。我一定要提一下价值问题，这么昂贵的工厂制造环节，究竟可以增值多少呢？据国际商业策略IBS公司（International Business Strategies）的推算，台积电一片5nm晶圆的加工费高达12500美金。根据台积电的财报推算，台积电平均每片晶圆可以产生近4000美金（300mm晶圆）的利润。无论是哪个数字，对比400美金的纯硅晶圆原料来说，这都是一个至少增值10倍的高价值的加工过程。
下游：封装与测试
当晶圆制造进行测试之后，就会被送往下游的IC封装测试厂实施切割、封装和进一步的测试。
整个晶圆在切割成单片之后，会针对每一个单片（芯片）进行电气测试。在封装前，还会使用显微镜对芯片进行复检。提前检测出有瑕疵的芯片，可以减少后续流程上的成本开销。
封装的主要目的是将半导体材料集中在一个保护壳内，防止物理损坏和化学腐蚀。相对于测试，封装对芯片的最终形态，影响更大。
半导体封装技术有三次大的技术进步：第一次是在 20 世纪 80 年代从引脚（Pin）插入式封装到表面贴片封装，表面贴片封装极大地提高了印刷电路板上的组装密度；第二次是在 20 世纪 90 年代球型矩阵封装的出现，满足了市场对高引脚的需求，改善了半导体器件的性能。
第三次是2D、2.5D、3D封装等，混合了芯片堆叠、异构封装的先进封装。先进封装的最主要推动力来自手机，因为手机有着对封装面积最小的极致追求，其次推动力来自于数据中心对高性能芯片的追求。

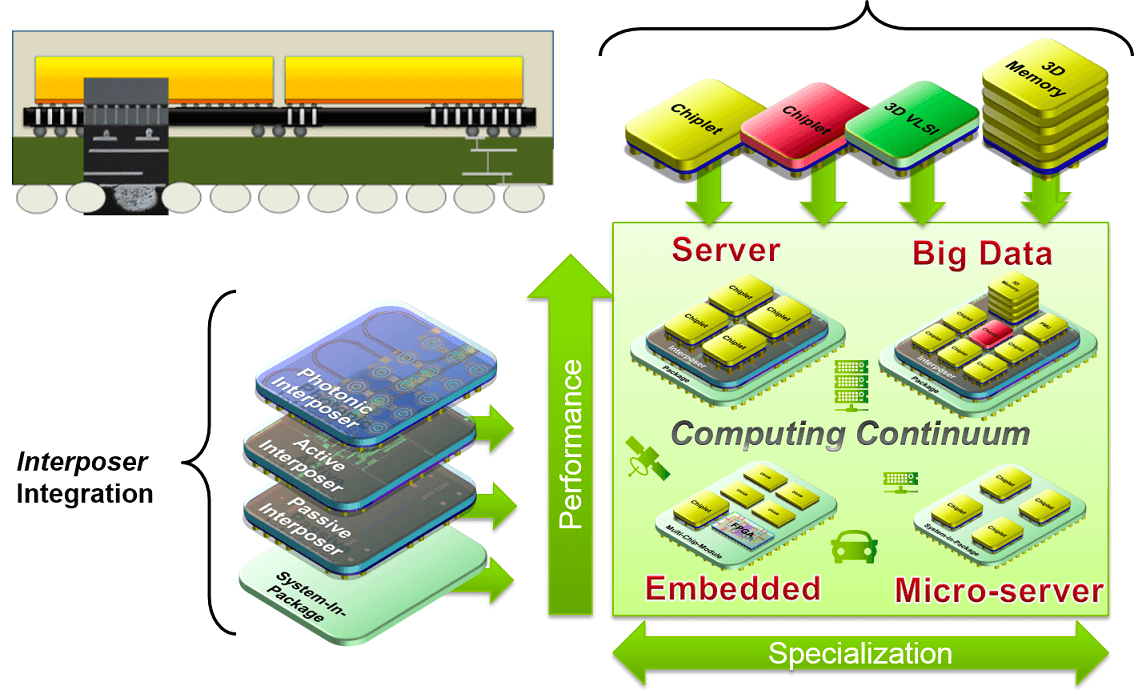

关于2D、2.5D、3D封装，我有一个朋友有个非常形象的比喻，“摊大饼摊不下去了，搞个千层饼试试”。总之，所谓的先进封装，就是把单独设计和制造的组件或者小芯片（chiplet），封装在一起，如下图。
封装之后，还会对每个芯片进行最后的测试。这个环节是由ATE专业自动测试设备完成的。因为一般的公司，都是租用ATE机台，所以每个芯片的测试计划，测试时间等，都是成本的一部分。一般的经验是，一颗芯片的1/3的成本，是花在封测阶段的。
基于测试的结果，将具有相同能力的芯片归属一类，可以根据芯片的最高工作频率，稳定性等规格制定等级，以便定价。该芯片就会被打标示，分类芯片的规格、型号及出厂日期等丝印，等待打包出厂了。有部分缺陷的芯片，在很多时候是可以作为低规格的正式产品出厂的。要做到这点，必须在架构设计阶段，就要规划好。一个优秀的架构师，考虑的不仅仅是功能和性能的竞争性，整个流程中的每一个与芯片成本相关的问题，都必须提前考虑周到。

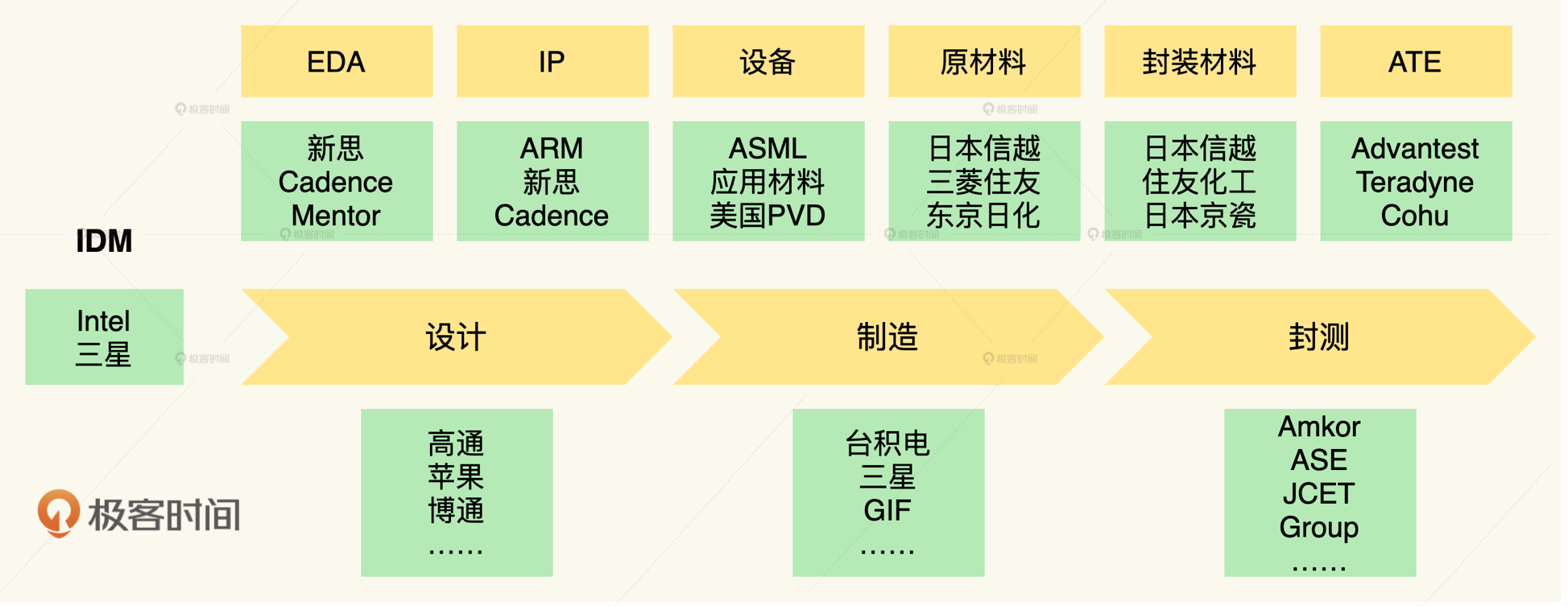

到这里，芯片制造的过程我就讲完了，目前除了极少数半导体设计公司还有工厂之外，芯片的制造是都由专业的晶圆厂代为制造，是晶圆厂的王国领地。上一讲我们提到的芯片设计，和这一讲分析的芯片制造与封测，并不需要一个公司完成，我给你总结了一个产业链的分工合作示意图：
产业链分工视角：设计、制造、封装、测试的分工合作
在半导体行业开始的三十多年，所有的半导体公司，都是从设计到制造全部自己完成。在下一讲介绍Intel的时候，我会提到当IBM向Intel订购芯片，Intel会设计、制造、测试、封装，然后直接交付芯片。这种模式业界称为集成设备制造商，也就是IDM模式。
这种模式，在1987年台积电创立之后，慢慢地改变了。台积电这样的代工厂，专注于芯片制造这个环节，服务整个半导体产业。越来越多的创业公司，选择放弃需要高额资金的建厂环节，专注在价值更高的设计芯片环节。设计和制造开始了分离。
在摩尔定律的推进下，半导体行业高速运转，半导体工艺从45nm，到28nm，到16nm不断演进，随着晶体管体积不断变小，建造工厂的成本剧增。能够维持一定的生产规模，进行良性的商业循环的IDM模式公司在减少，甚至专业的晶圆厂都在逐步减少之中。

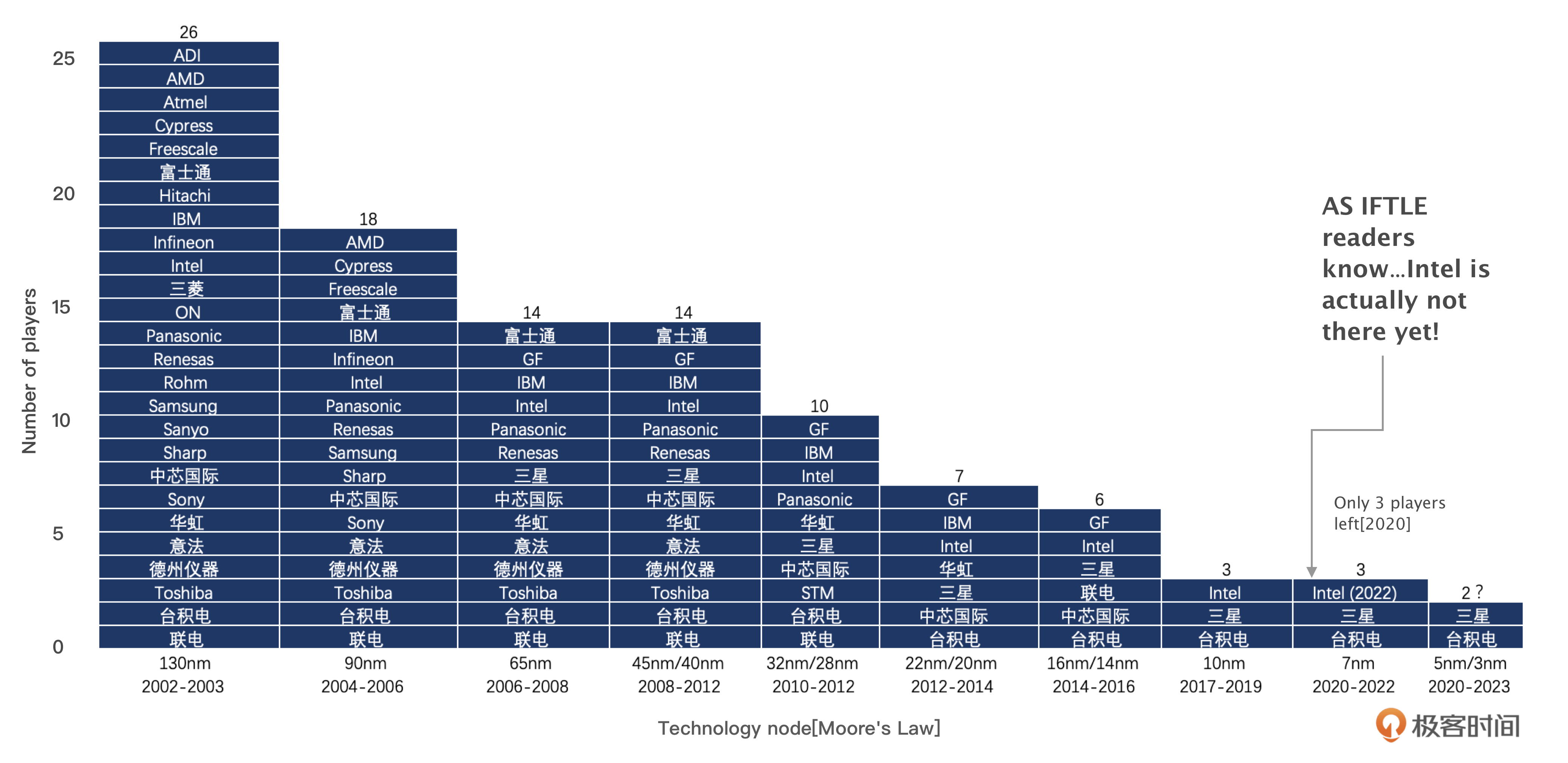

下图是一张工厂对应工艺制程的总表。到了10nm工艺制程的时候，全世界晶圆厂也就只有三家了。
那些原来的IDM模式的公司都怎样了呢，有的完全剥离工厂，成为无厂的纯设计公司，例如AMD、IBM。有的放弃跟随新工艺，成为轻工厂模式，例如博通，德州仪器。
制造和设计分离之前，技术和资本门槛都略低的封测环节，就已经被分离，且向人力资源成本便宜的亚洲转移了。半导体行业是全球化分工最早最彻底的行业之一。这也是中美之争中，芯片行业会成为一个焦点的原因。
总结
这一讲我分享了蛮多内容，下面简单总结一下。
- 半导体行业的两个重要增值的过程是：晶圆加工和芯片设计。最先进工艺的晶圆制造，价值不菲，是制造业的顶级工艺。
- 晶圆的加工过程，就是在晶圆上制造集成电路的过程。更准确的说，是在晶圆构造海量晶体管的过程。其中光刻环节最为重要。
- 晶圆加工完成之后，还要经过切割，测试，封装为芯片。封装技术，已经成为和架构、工艺并行的第三大技术。
- 台积电的出现，促使了半导体公司由一包到底的IDM模式，向代工模式转换。半导体行业是全球化分工最早最彻底的行业之一。
最后，关于芯片制造，Intel有一个形象的动画视频，很不错，推荐你看一下。
思考题
芯片的制造环节究竟有多重要？美国公司放弃IDM模式，将生产制造环节转到亚洲的这个做法，是正确的么？欢迎你给我留言。
