你好，我是谢友鹏。
网络是一个庞大且复杂的分布式系统，遍布全球的设备和服务依赖网络协议进行通信。
随着技术的发展，网络协议也在不断迭代更新，但现实的挑战在于，无法让所有网络设备一下子同时升级到新的协议。所以如何在保持现有网络基础设施的同时，实现协议的平滑过渡和演进，成为了我们必须面对的重要课题。今天的课程，我们将深入探讨网络协议兼容这一话题。
协议兼容
为了实现协议的演进，协议设计时需要考虑未来的扩展需求。
常见的协议扩展设计方式之一是预留“保留位”。许多协议在设计时都会留出“保留位”，以便未来进行扩展。保留位的主要目的是字节对齐，确保协议能够高效地进行编解码。当某些字段的功能暂时不确定时，这些位就被保留下来，未来如果需要添加新的功能或字段时，可以利用这些保留位进行微小的扩展。
比如后面图中圈出的就是tcp header的保留位。
如果说“保留位”是为了兼顾性能并顺便为扩展做准备，那么设计可选字段则是故意为扩展留出空间的设计。例如，TCP协议中的Options字段，为协议的扩展提供了很大的灵活性。
用Wireshark打开一个TCP报文可以看到，tcp options里面包括很多个option。
如图所示，每个TCP Options选项包括kind、length和value三个部分。由于TCP是底层协议，性能要求非常严格，因此如果某些kind选项不需要value，就可以省略length和value字段，以节省带宽和减少开销。这需要在协议中标明哪些kind可以省略length和value，以确保协议的正确解析。
在应用层协议设计中，我们通常不需要如此严格地计算每一位的开销，因此可以采用更通用的TLV（Type-Length-Value）格式。TLV格式与TCP的Options类似，都是由三部分组成——Type表示字段类型，Length表示字段值的长度，Value是实际的数据。
与TCP的Options不同，在应用层协议中，Length字段是必选的，即使没有Value，Length也需要设置为0。这样，TLV格式能够提供更多灵活性和扩展性。
如果想进一步简化协议设计，使用 protobuf 可以直接通过编解码函数自动生成。像gRPC就采用了这种方式，减少了手动编码和解码的复杂度。

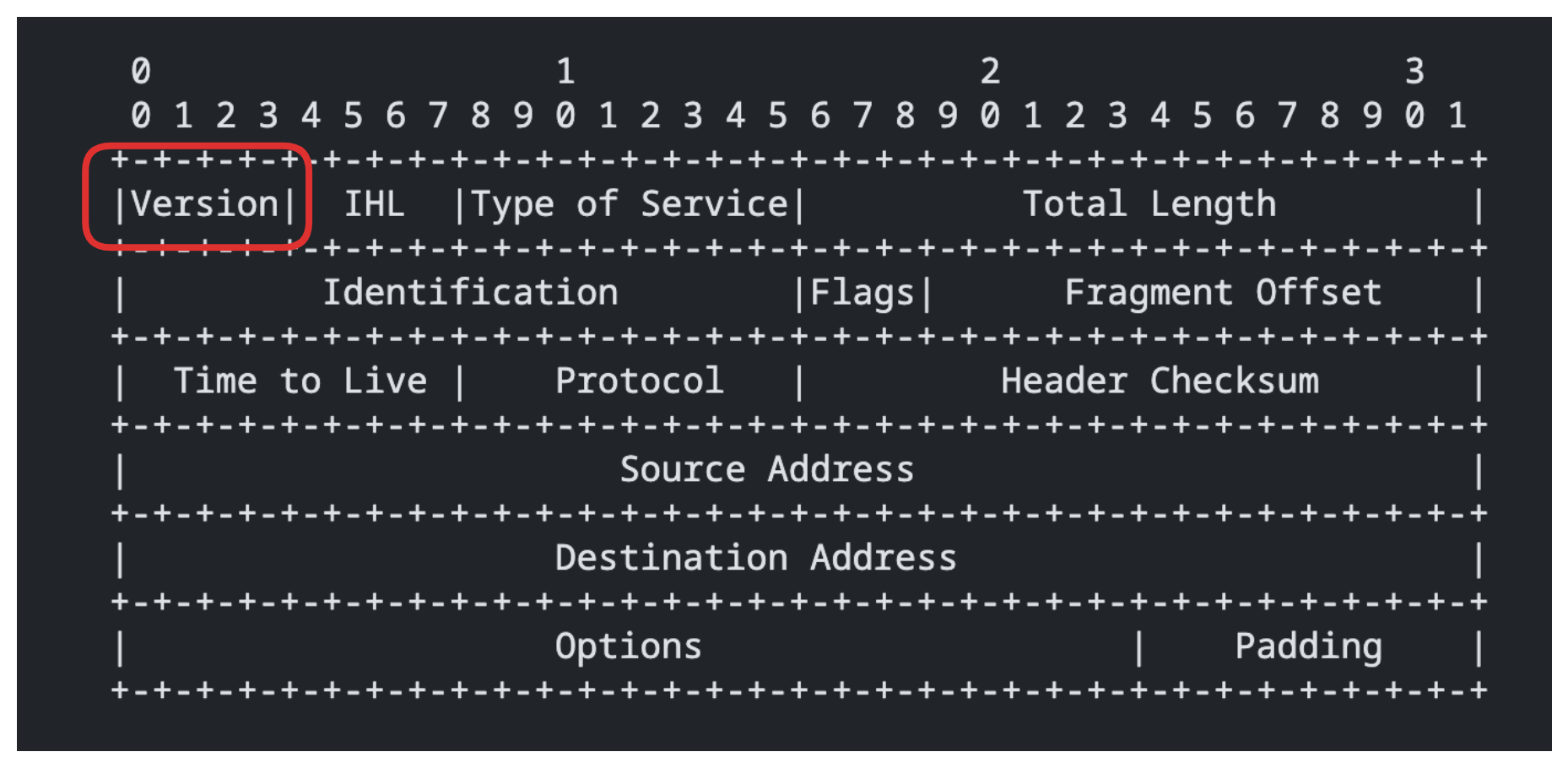

如果说前面的设计更多是为了支持小幅的扩展，那么版本号则是为了兼容未来可能的重大变更。通过版本号的设计，协议的演进可以有序进行。例如，IP协议中的版本号设计，使得我们现在能够区分IPv4和IPv6等不同的协议版本。
协商
在引入版本号后，如何确定使用哪个版本成为关键。网络中常见的做法是通过协商来确定使用的协议版本或算法。例如，SSL/TLS的加密算法协商、HTTP版本的协商等。接下来，我们将通过HTTP版本的协商来学习协议是怎样兼容升级的。
h2协商
首先我们先学习一下怎样协商使用h2。
通过http header协商

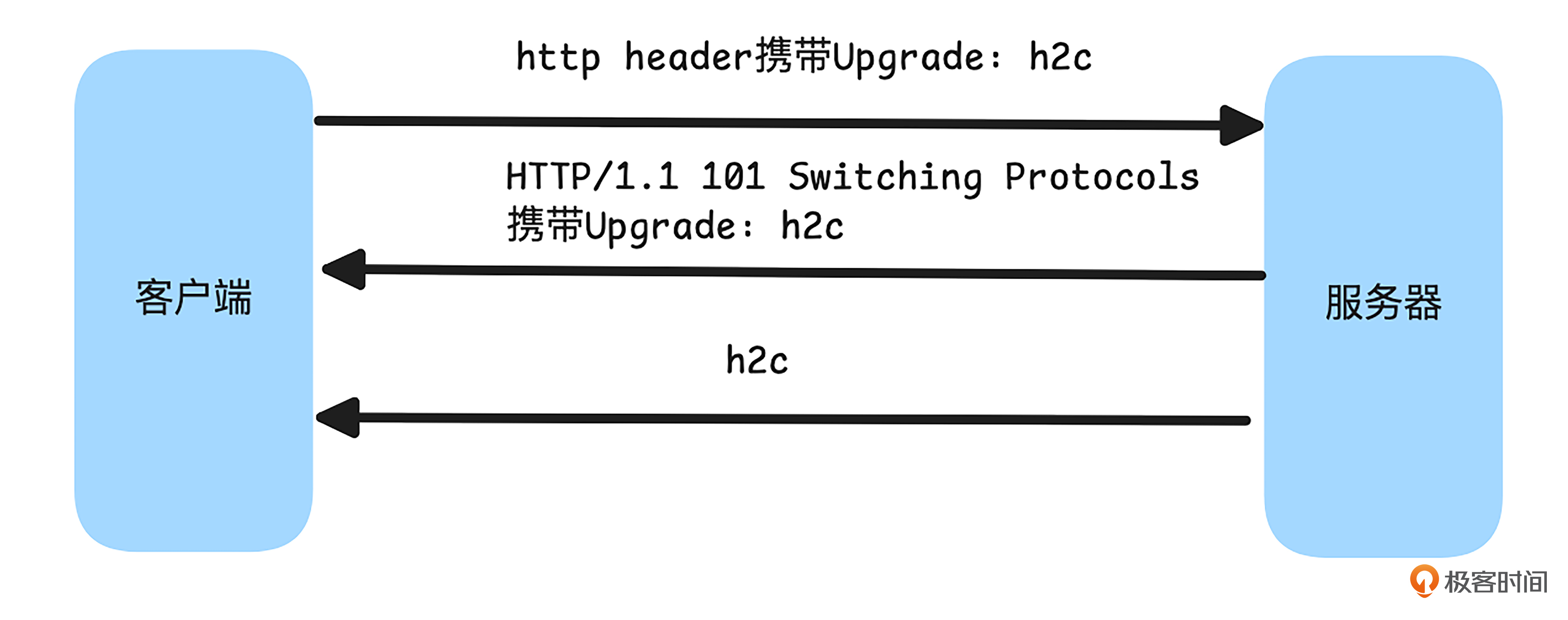

第一种方式是通过 HTTP 头中的 Upgrade 协商来切换到 HTTP/2 协议。虽然这种方式能够实现 HTTP/2 协商，但它并不是主流的做法，通常用于无加密的 h2c（HTTP/2 clear text）协商。为了让你更清晰地理解这个过程，我画了一张简单的交互图。
如图所示，客户端在 HTTP 请求头中添加 Upgrade: h2c 和 HTTP2-Settings，以提议升级到 HTTP/2 协议。如果服务器支持 h2c，通常会发送 HTTP 101 响应头并携带 Upgrade: h2c，此时协议就切换为 HTTP/2。

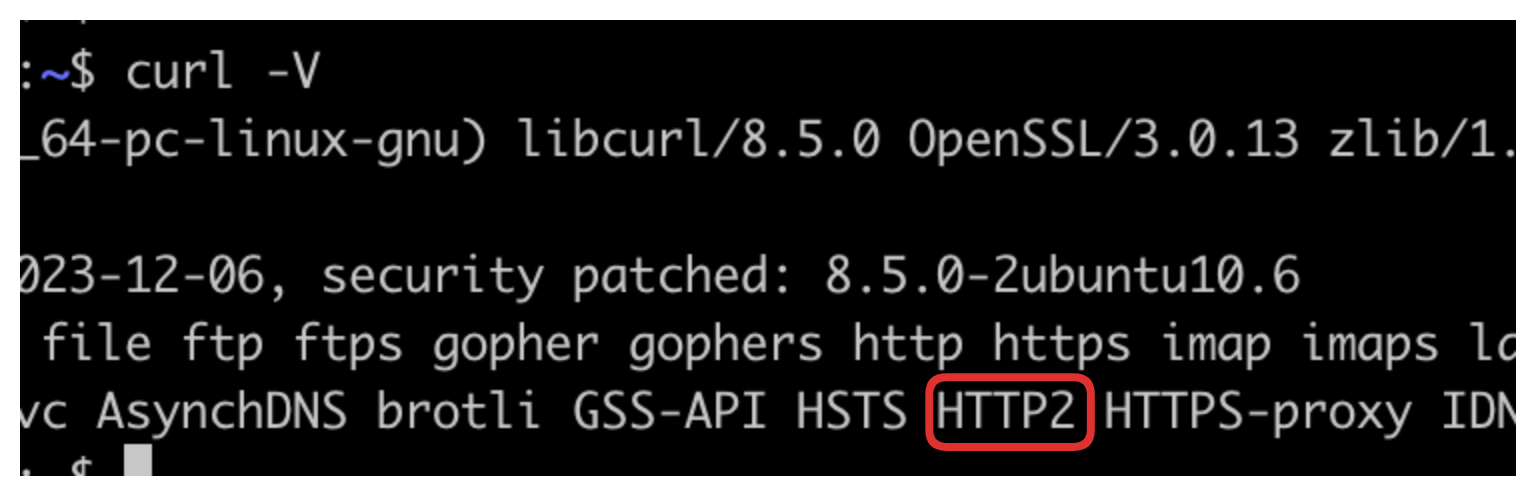

我们可以通过实验来观察这一过程。首先，使用 curl 进行调试时，需要确保其版本支持 HTTP/2，可以通过以下命令验证：
$ curl -V
如果输出中包含 HTTP2，则表示 curl 支持 HTTP/2，可以继续执行下面的测试。否则，需要更新 curl，或者参考tools-for-debugging-testing-and-using-http-2 等资料启用 HTTP/2 支持。
在客户端发起的请求中，使用 Upgrade: h2c 和 HTTP2-Settings 头部，向服务器发起 HTTP/2 协商请求。你可以参考后面的示例。
$ curl -v -o /dev/null --http1.1 -H "Connection: Upgrade" -H "Upgrade: h2c" -H "HTTP2-Settings: AAMAAEAAAAIA..." http://nghttp2.org
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
0 0 0 0 0 0 0 0 --:--:-- --:--:-- --:--:-- 0* Host nghttp2.org:80 was resolved.
* IPv6: 2400:8902::f03c:91ff:fe69:a454
* IPv4: 139.162.123.134
* Trying 139.162.123.134:80...
* Connected to nghttp2.org (139.162.123.134) port 80
> GET / HTTP/1.1
> Host: nghttp2.org
> User-Agent: curl/8.5.0
> Accept: */*
> Connection: Upgrade
> Upgrade: h2c
> HTTP2-Settings: AAMAAEAAAAIA...
>
< HTTP/1.1 101 Switching Protocols
< Connection: Upgrade
< Upgrade: h2c
<
{ [39 bytes data]
100 6619 0 6619 0 0 1279 0 --:--:-- 0:00:05 --:--:-- 1324
* Connection #0 to host nghttp2.org left intact
从返回结果中，可以看到，客户端请求中携带了 Upgrade: h2c 和 HTTP2-Settings，这表示客户端希望将协议切换到 HTTP/2。服务器响应了一个 HTTP 101 Switching Protocols 响应头，表示同意进行协议升级。
如果你想观察更详细的内容，可以按照下面的命令，使用抓包工具捕获流量。
sudo tcpdump host nghttp2.org -w h2c.pcap

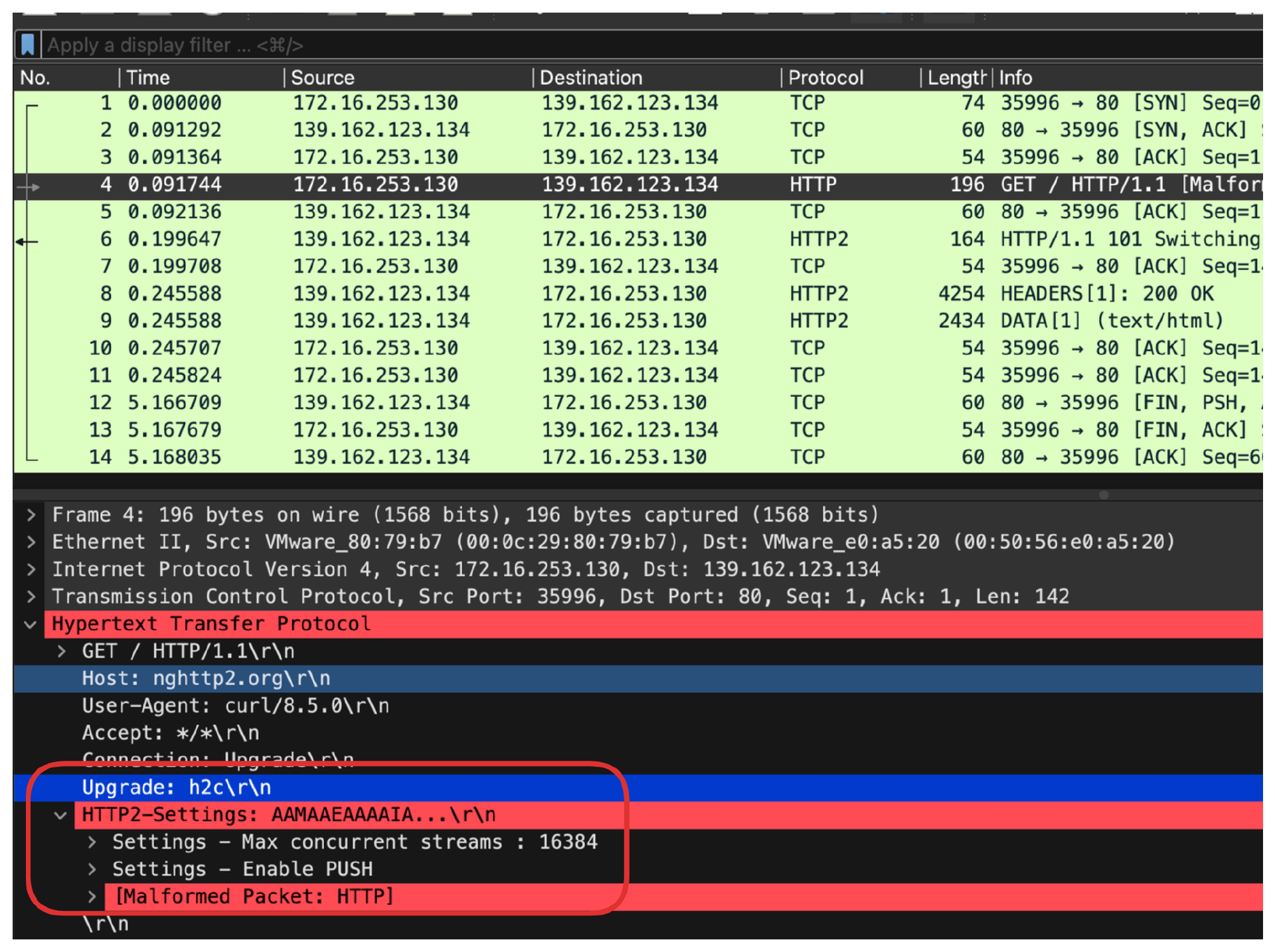

然后使用 Wireshark 打开 h2c.pcap 文件，在 HTTP GET 请求中，你将看到 Upgrade: h2c 和 HTTP2-Settings 头部的相关信息。

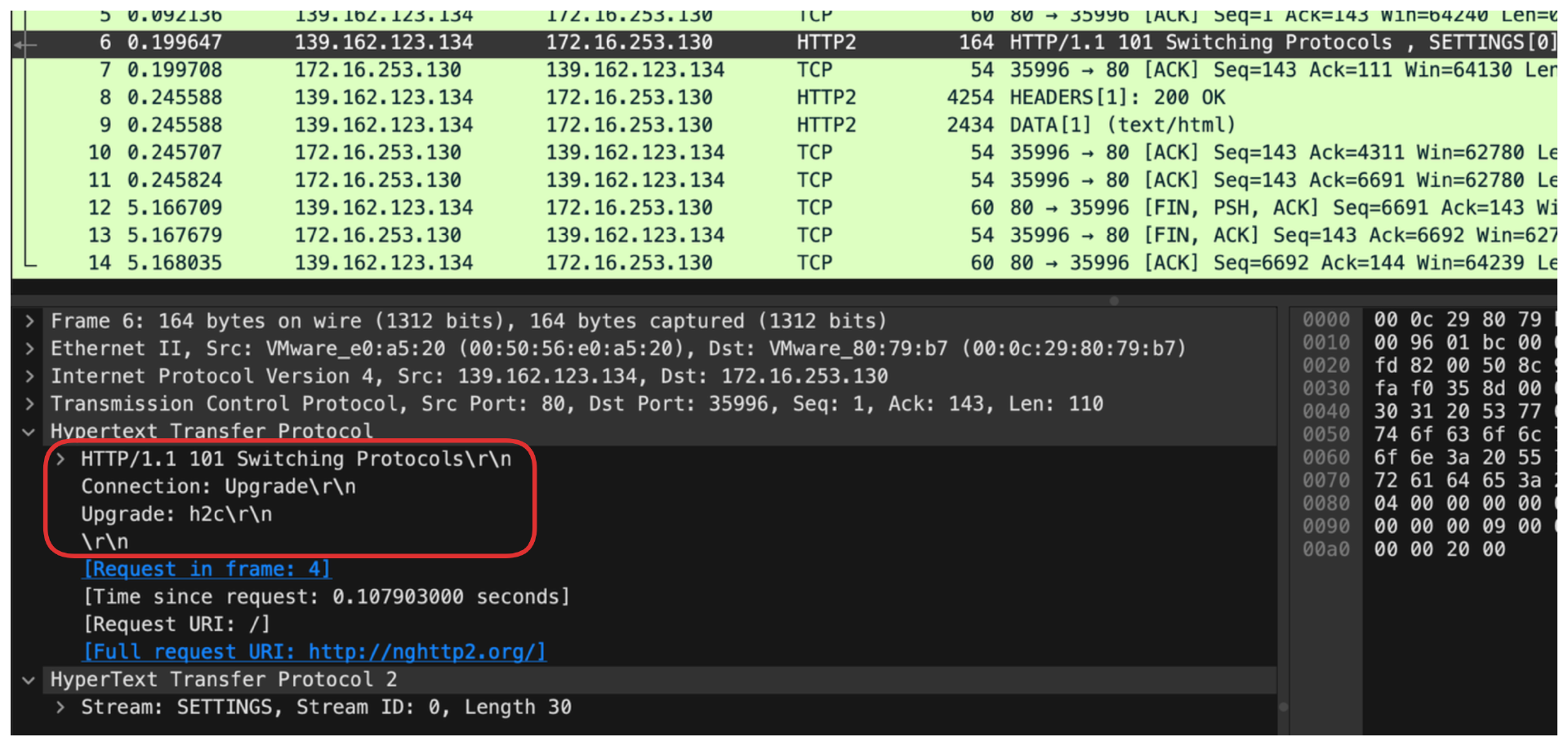

接下来，选择 HTTP 101 Header 包，可以看到切换到 h2c 的响应。
这一步之后，客户端和服务端便开始使用h2c来进行接下来的通信。
通过TLS握手携带ALPN（Application-Layer Protocol Negotiation）协商
我们刚刚学习了通过 HTTP 的 Upgrade header 协商升级到 HTTP/2。然而，这种在 HTTP 协议中协商版本的方法存在一个明显的问题——客户端和服务器在通信开始时无法确定具体使用哪种协议，只能同时携带两种协议的数据，显得既复杂又不优雅。
那么，有没有办法在发起 HTTP 请求之前就确定是否使用 HTTP/2 呢？
对于 HTTPS 来说，在发起 HTTP 请求之前必须先完成 TLS 握手。因此，我们可以利用 TLS 握手的过程携带 HTTP 版本的信息，从而实现协议版本的协商。正因如此，在 HTTPS 下，HTTP/2 的协商通常不会使用 Upgrade 机制，而是通过 TLS 握手中的 ALPN（Application-Layer Protocol Negotiation，应用层协议协商）来完成。

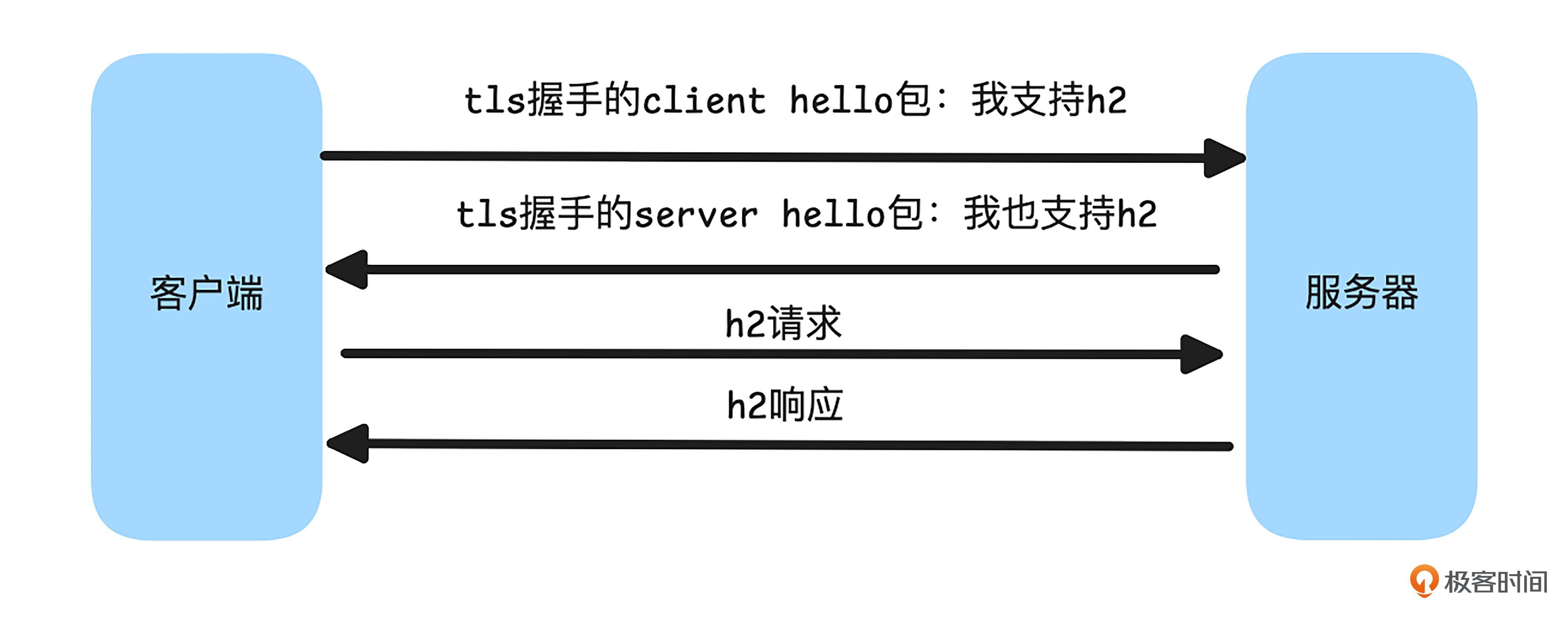

我再画个图，帮你理解这个交互过程。
我们可以通过以下命令行发起一次指定 HTTP/2 的 HTTPS 请求，来观察 ALPN 协商的过程：
#使用--tls-max 1.2避免使用tls1.3。因为tls1.3的server hello的alpn已经被加密，会导致你无法在抓包的报文中看到这一过程。
$ curl -v -o /dev/null --http2 --tls-max 1.2 https://nghttp2.org
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
0 0 0 0 0 0 0 0 --:--:-- --:--:-- --:--:-- 0* Host nghttp2.org:443 was resolved.
* IPv6: 2400:8902::f03c:91ff:fe69:a454
* IPv4: 139.162.123.134
* Trying 139.162.123.134:443...
* Connected to nghttp2.org (139.162.123.134) port 443
* ALPN: curl offers h2,http/1.1
} [5 bytes data]
* TLSv1.2 (OUT), TLS handshake, Client hello (1):
} [217 bytes data]
* CAfile: /etc/ssl/certs/ca-certificates.crt
* CApath: /etc/ssl/certs
{ [5 bytes data]
* TLSv1.2 (IN), TLS handshake, Server hello (2):
{ [104 bytes data]
* TLSv1.2 (IN), TLS handshake, Certificate (11):
{ [2036 bytes data]
* TLSv1.2 (IN), TLS handshake, Server key exchange (12):
{ [115 bytes data]
* TLSv1.2 (IN), TLS handshake, Server finished (14):
{ [4 bytes data]
* TLSv1.2 (OUT), TLS handshake, Client key exchange (16):
} [37 bytes data]
* TLSv1.2 (OUT), TLS change cipher, Change cipher spec (1):
} [1 bytes data]
* TLSv1.2 (OUT), TLS handshake, Finished (20):
} [16 bytes data]
* TLSv1.2 (IN), TLS handshake, Finished (20):
{ [16 bytes data]
* SSL connection using TLSv1.2 / ECDHE-ECDSA-AES128-GCM-SHA256 / X25519 / id-ecPublicKey
* ALPN: server accepted h2
* Server certificate:
* subject: CN=nghttp2.org
* start date: Nov 20 00:01:47 2024 GMT
* expire date: Feb 18 00:01:46 2025 GMT
* subjectAltName: host "nghttp2.org" matched cert's "nghttp2.org"
* issuer: C=US; O=Let's Encrypt; CN=E6
* SSL certificate verify ok.
* Certificate level 0: Public key type EC/prime256v1 (256/128 Bits/secBits), signed using ecdsa-with-SHA384
* Certificate level 1: Public key type EC/secp384r1 (384/192 Bits/secBits), signed using sha256WithRSAEncryption
* Certificate level 2: Public key type RSA (4096/152 Bits/secBits), signed using sha256WithRSAEncryption
{ [5 bytes data]
* using HTTP/2
* [HTTP/2] [1] OPENED stream for https://nghttp2.org/
* [HTTP/2] [1] [:method: GET]
* [HTTP/2] [1] [:scheme: https]
* [HTTP/2] [1] [:authority: nghttp2.org]
* [HTTP/2] [1] [:path: /]
* [HTTP/2] [1] [user-agent: curl/8.5.0]
* [HTTP/2] [1] [accept: */*]
} [5 bytes data]
> GET / HTTP/2
> Host: nghttp2.org
> User-Agent: curl/8.5.0
> Accept: */*
>
{ [5 bytes data]
0 0 0 0 0 0 0 0 --:--:-- --:--:-- --:--:-- 0< HTTP/2 200
< date: Mon, 16 Dec 2024 16:07:38 GMT
< content-type: text/html
< last-modified: Mon, 21 Oct 2024 11:52:15 GMT
< etag: "6716406f-18b4"
< accept-ranges: bytes
< content-length: 6324
< x-backend-header-rtt: 0.001166
< strict-transport-security: max-age=31536000
< server: nghttpx
< alt-svc: h3=":443"; ma=3600, h3-29=":443"; ma=3600
< via: 2 nghttpx
< x-frame-options: SAMEORIGIN
< x-xss-protection: 1; mode=block
< x-content-type-options: nosniff
<
{ [6324 bytes data]
100 6324 100 6324 0 0 12879 0 --:--:-- --:--:-- --:--:-- 12879
* Connection #0 to host nghttp2.org left intact
从ALPN: curl offers h2,http/1.1中可以看出，客户端通知服务端自己支持h2和http1.1。从ALPN: server accepted h2可以看出服务端选择使用h2来通信，然后之后的数据传输就用h2来进行了。
如果你想观察一下这些数据携带的细节，可以按照下面的操作抓个包观察一下。
sudo tcpdump host nghttp2.org -w h2.pcap

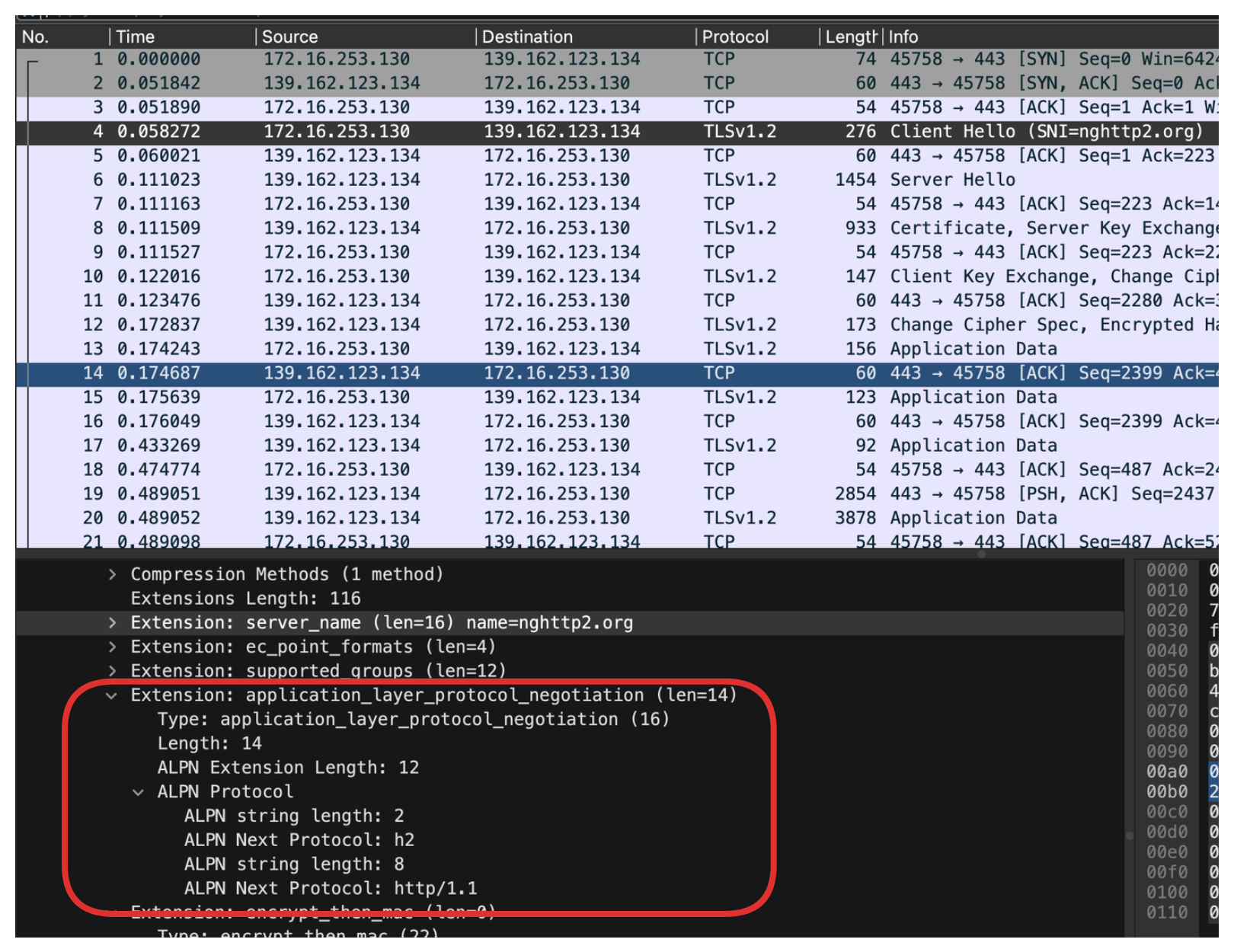

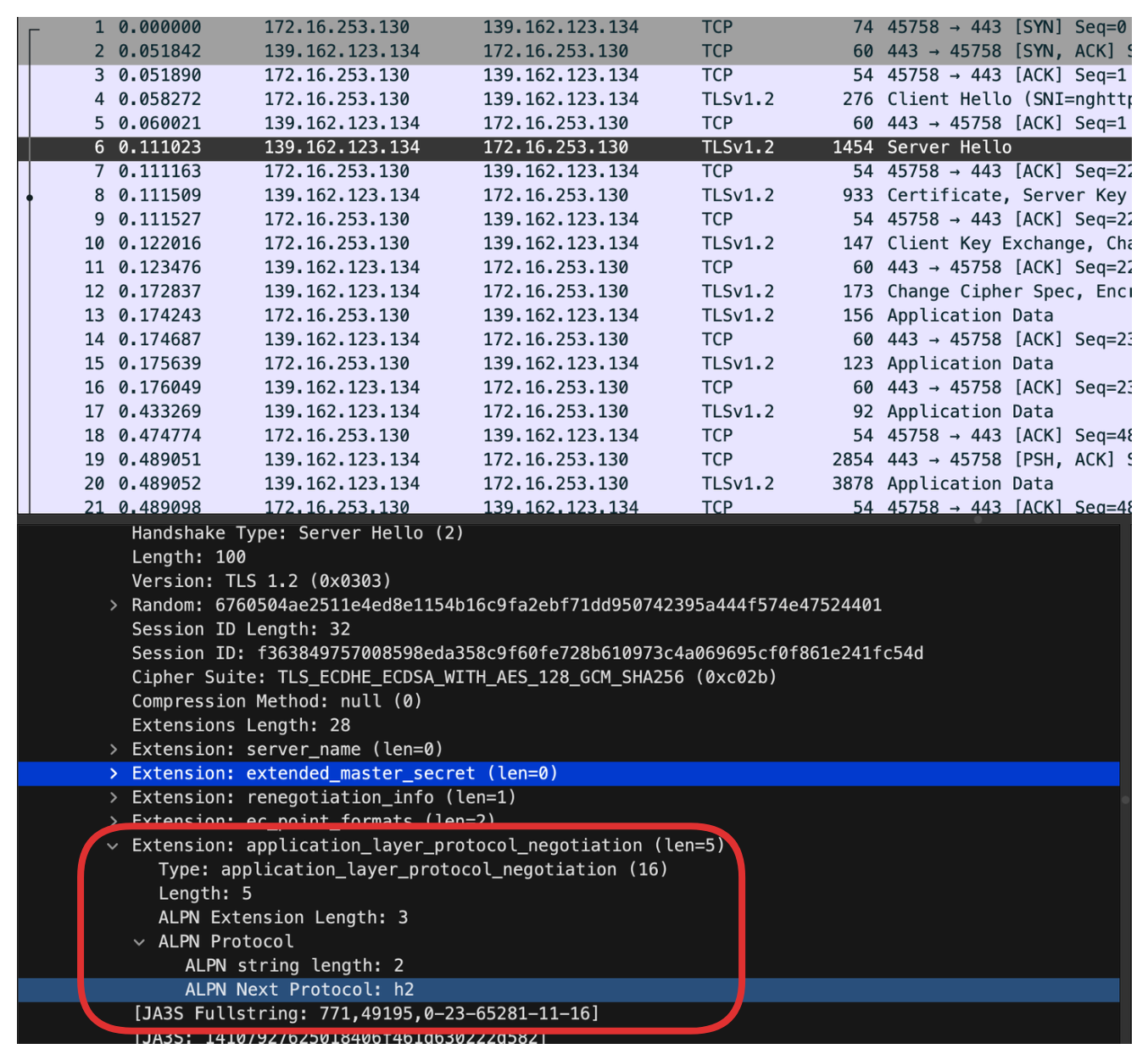

然后，打开抓包文件h2.pcap，可以看到，客户端和服务端的ALPN拓展分别在下图所示的TLS握手的client hello和server hello报文中。
h3协商
学习完 HTTP/2 的协商升级方式后，我们接下来将讨论如何将协议从 HTTP/1 或 HTTP/2 升级到 HTTP/3。需要注意的是， HTTP/3 与HTTP/1 和 HTTP/2 在传输层上有显著的差异。

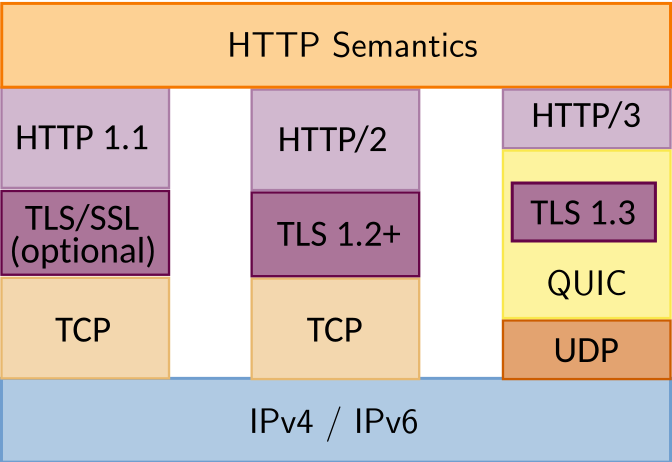

(图片来自：wiki/HTTP/3)
如图所示，HTTP/1 和 HTTP/2 使用 TCP 协议，而 HTTP/3 使用的是 QUIC 协议，基于 UDP 实现。由于这两者在传输层的差异，客户端在不知道服务器是否支持 HTTP/3 时，必须首先使用 HTTP/1 或 HTTP/2 进行通信，也就是需要先进行 TCP 三次握手。如果客户端在 TLS 握手过程中发现服务器支持 HTTP/3，该如何处理呢？
如果直接切换到 QUIC 协议（UDP），则会浪费 TCP 的三次握手，增加不必要的交互。
通过Alt-Svc告知下次再切换协议

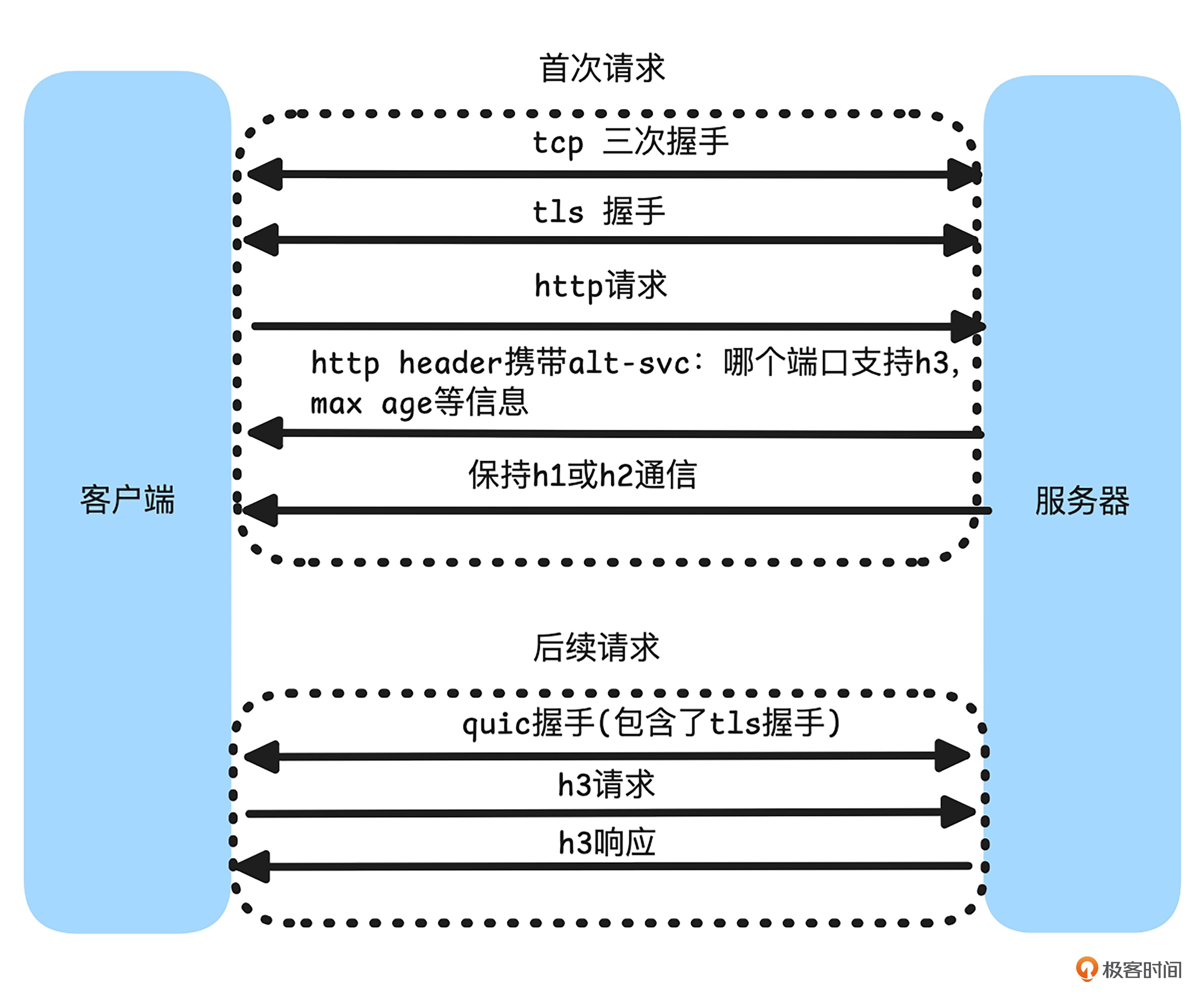

为了避免不必要的连接延迟，客户端第一次请求时会使用 HTTP/1 或 HTTP/2，与服务器通信。如果服务器支持 HTTP/3，它会在 HTTP 响应头中携带 Alt-Svc 头部，告知客户端自己支持哪些协议，并可以通过 ma（max age）参数，告知客户端在该有效期的后续通信使用 HTTP/3 。我画了个交互流程，方便你理解这一过程。

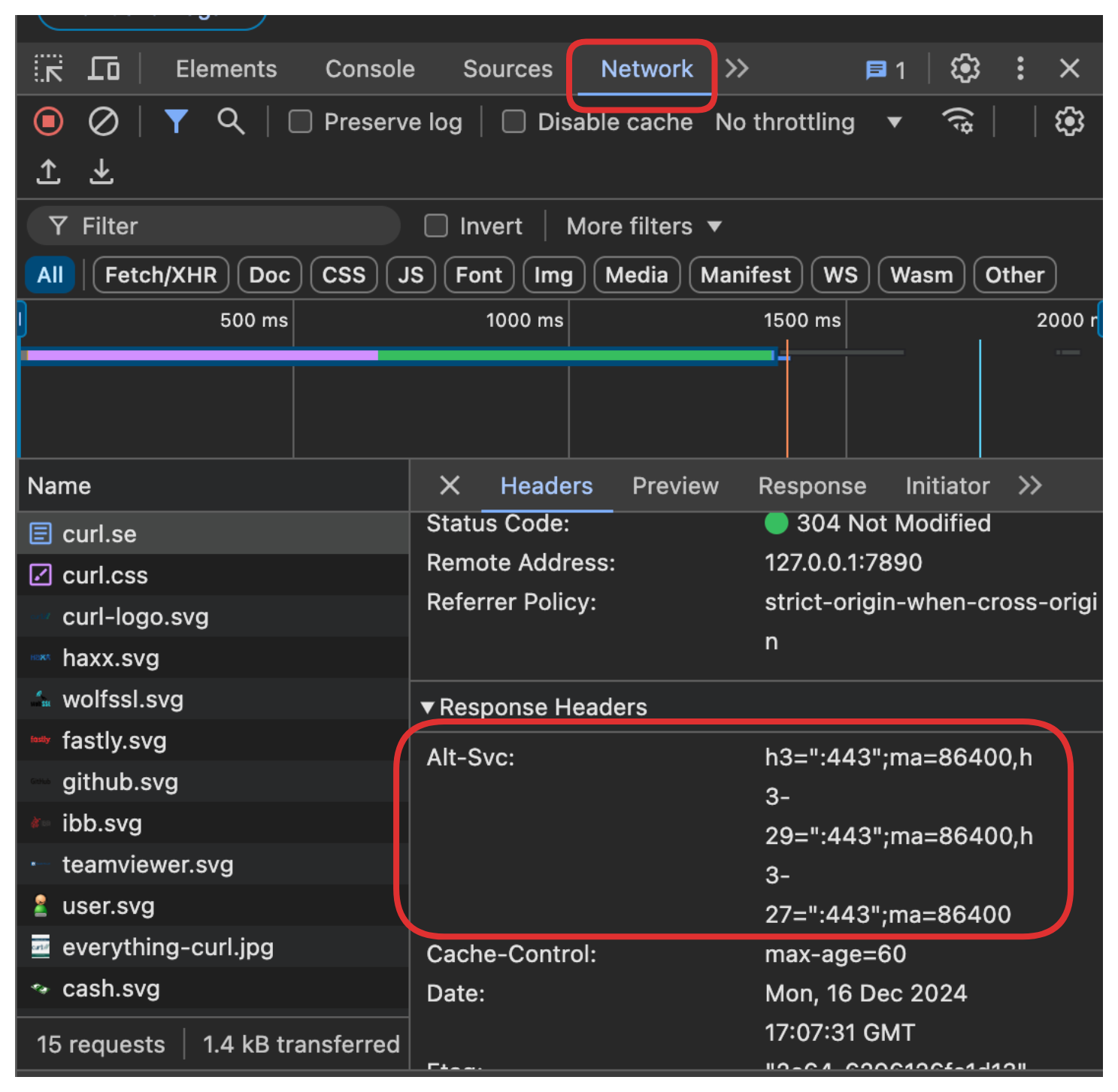

在 Chrome 浏览器中，你可以通过开发者工具（F12），在 Network 面板中查看 Alt-Svc 的具体内容。如果访问一个支持 HTTP/3 的网站（常见支持h3的测试网站：HTTP3-test，你也可以在 http3check.net 测试某个网站是否支持h3），这里你会看到类似以下内容的 Alt-Svc 信息。
通过 Alt-Svc 头，服务端不仅告诉客户端其 443 端口支持 HTTP/3，还提供了有效期（如 86400 秒）以及支持的 HTTP/3 草案版本（如 29 和 27），这对于兼容性和协议发展中的版本非常有帮助。
协议切换实验
我们可以做个实验验证一下，客户端首次会使用h1或h2，后续请求根据Alt-Svc信息协议切换h3的过程。
首先，我们需要一个支持http3的curl工具，目前 curl.se 的http3官方指导文档提供了多种通过源码编译出支持http3 curl的方式，你可以选择一种进行编译。你也可以在已经集成好h3 curl工具的docker镜像里进行实验，我下面就会用这种方法演示。
首先，安装docker，并拉取带有h3功能curl的镜像，然后进入镜像。
#安装docker
$sudo apt install docker.io
#拉取镜像
$sudo docker pull docker.gs/ymuski/curl-http3
#查看镜像是否拉取成功
$ sudo docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
docker.gs/ymuski/curl-http3 latest 62f6283a36a7 15 months ago 689MB
#运行镜像
~$ sudo docker run -it --rm docker.gs/ymuski/curl-http3 /bin/bash
然后，按照下面的命令行，在镜像中多次指定 –alt-svc 参数的方式访问支持 HTTP/3 协议的服务器。
curl --alt-svc altsvc.cache https://curl.se/ -vo /dev/null

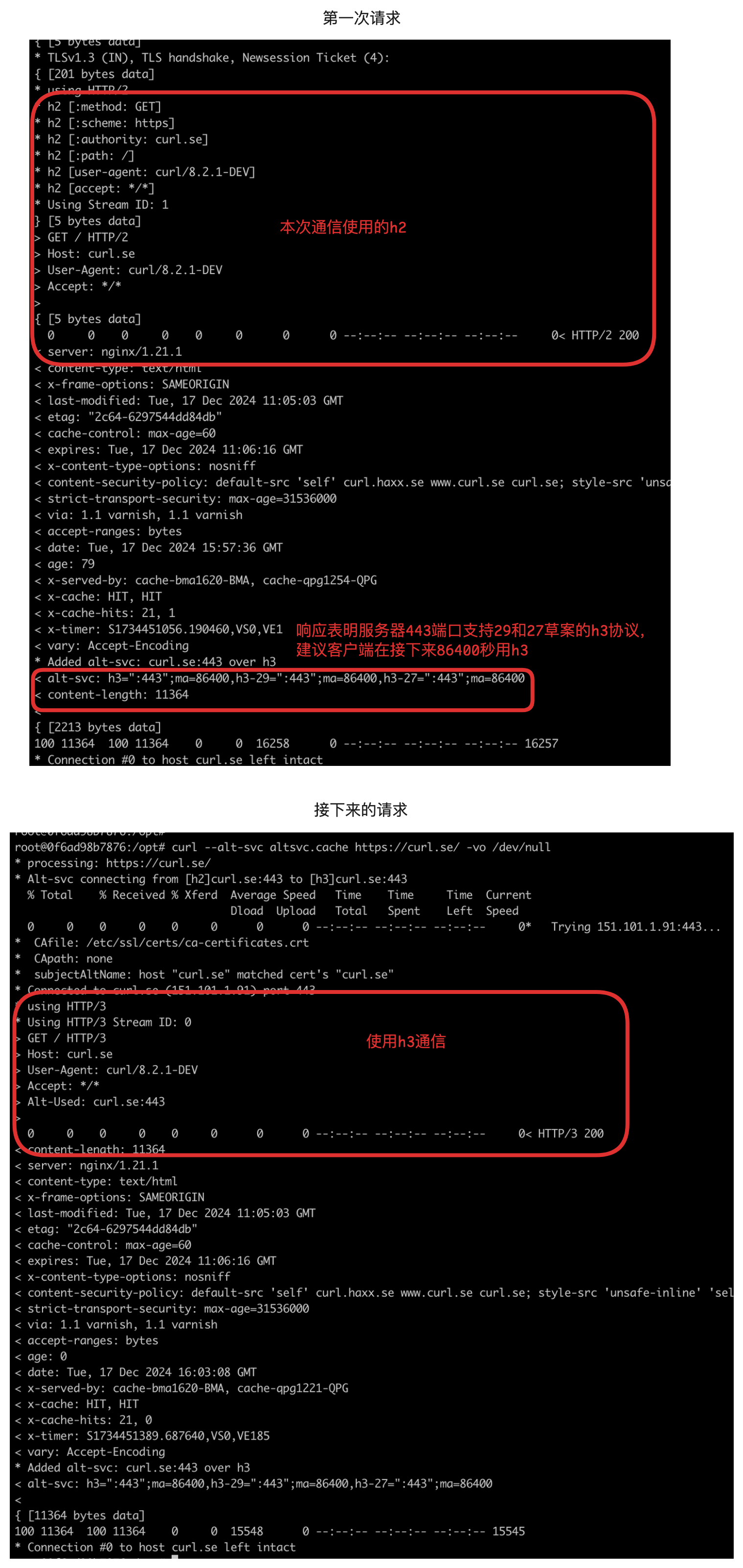

这时你会观察到，如下图所示的结果：
结合图片可以看出，第一次请求时，没有使用 HTTP/3，而是在服务器响应中会包含 Alt-Svc 信息，后续的请求会使用 HTTP/3。你可以通过响应头中返回的协议版本（如 HTTP/2 200 或 HTTP/3 200）来判断当前使用的协议版本。
如果你想测试h3的其他情况，可以使用下面的命令。
#优先使用h3通信，如果失败会回退h1或h2。
curl --http3 https://curl.se/ -vo /dev/null
#只会使用h3通信。
curl --http3-only altsvc.cache https://curl.se/ -vo /dev/null
域名解析的时候，服务器顺便告诉自己支持协议
使用 Alt-Svc 进行协议协商存在一定的“先有鸡还是先有蛋”的问题。客户端必须先与服务器建立连接，才能通过 HTTP 头部协商协议，这就要求客户端首先发起 TCP 三次握手。这种协商方式并不优雅，因为在传输层已经分叉（HTTP/1、HTTP/2 和 HTTP/3 使用不同的协议），如何在传输层之前就知道是否支持 HTTP/3呢？

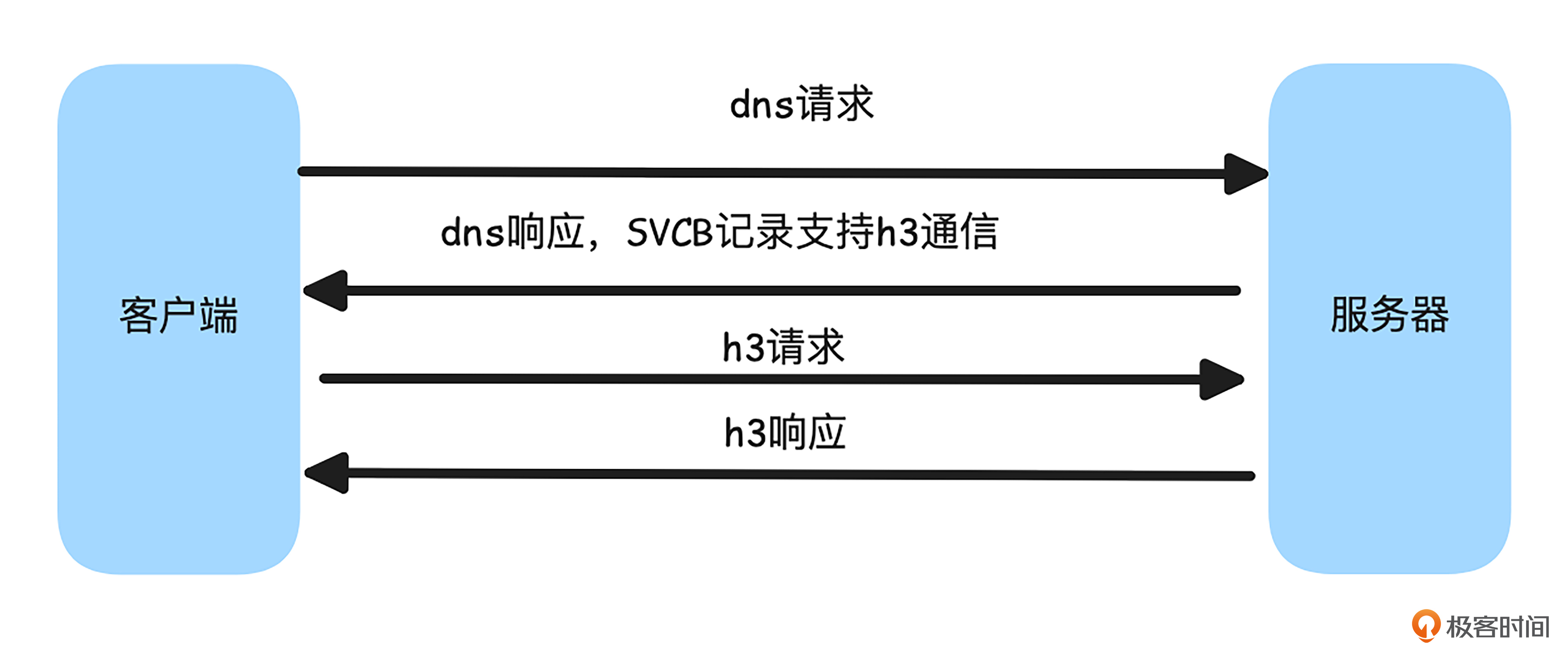

一种解决方案是，类似于 IPv4 和 IPv6 的兼容方式，客户端可以在 DNS 解析过程中获取服务端是否支持 HTTP/3 的信息。基于这样的思路，2023年11月推出了DNS的新纪录类型——SVCB and HTTPS Resource Records，你可以通过 rfc9460 来查看详细情况。我画了个交互图，方便你理解这个过程。
接下来，我们通过一个小实验来查看域名解析的SVCB记录。由于这个协议推出的时间较新，要想看到这个结果，需要同时满足以下条件：
- 需要较高版本的、支持该特性的工具。
- 使用已经支持此协议的域名。
- local dns需要支持该特性，如果你的local dns不支持，可以指定8.8.8.8 google的公共dns来解析。
满足以上条件的前提下，执行以下命令，可以观察到这个SVCB中的h3信息。
$ dig 8.8.8.8 google.com HTTPS
; <<>> DiG 9.18.28-0ubuntu0.24.04.1-Ubuntu <<>> 8.8.8.8 google.com HTTPS
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NXDOMAIN, id: 51169
;; flags: qr rd ra; QUERY: 1, ANSWER: 0, AUTHORITY: 0, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 65494
;; QUESTION SECTION:
;8.8.8.8. IN A
;; Query time: 40 msec
;; SERVER: 127.0.0.53#53(127.0.0.53) (UDP)
;; WHEN: Mon Dec 16 13:11:11 UTC 2024
;; MSG SIZE rcvd: 36
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 58705
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 65494
;; QUESTION SECTION:
;google.com. IN HTTPS
;; ANSWER SECTION:
google.com. 5 IN HTTPS 1 . alpn="h2,h3"
;; Query time: 5 msec
;; SERVER: 127.0.0.53#53(127.0.0.53) (UDP)
;; WHEN: Mon Dec 16 13:11:11 UTC 2024
;; MSG SIZE rcvd: 64
从结果“alpn=h2，h3”可以看出，google.com 支持 HTTP/2 和 HTTP/3。当客户端通过 DNS 解析得知服务器支持 HTTP/3 后，它就可以在建立连接前决定是否使用 HTTP/3，这样就避免了协议协商的延迟。
小结

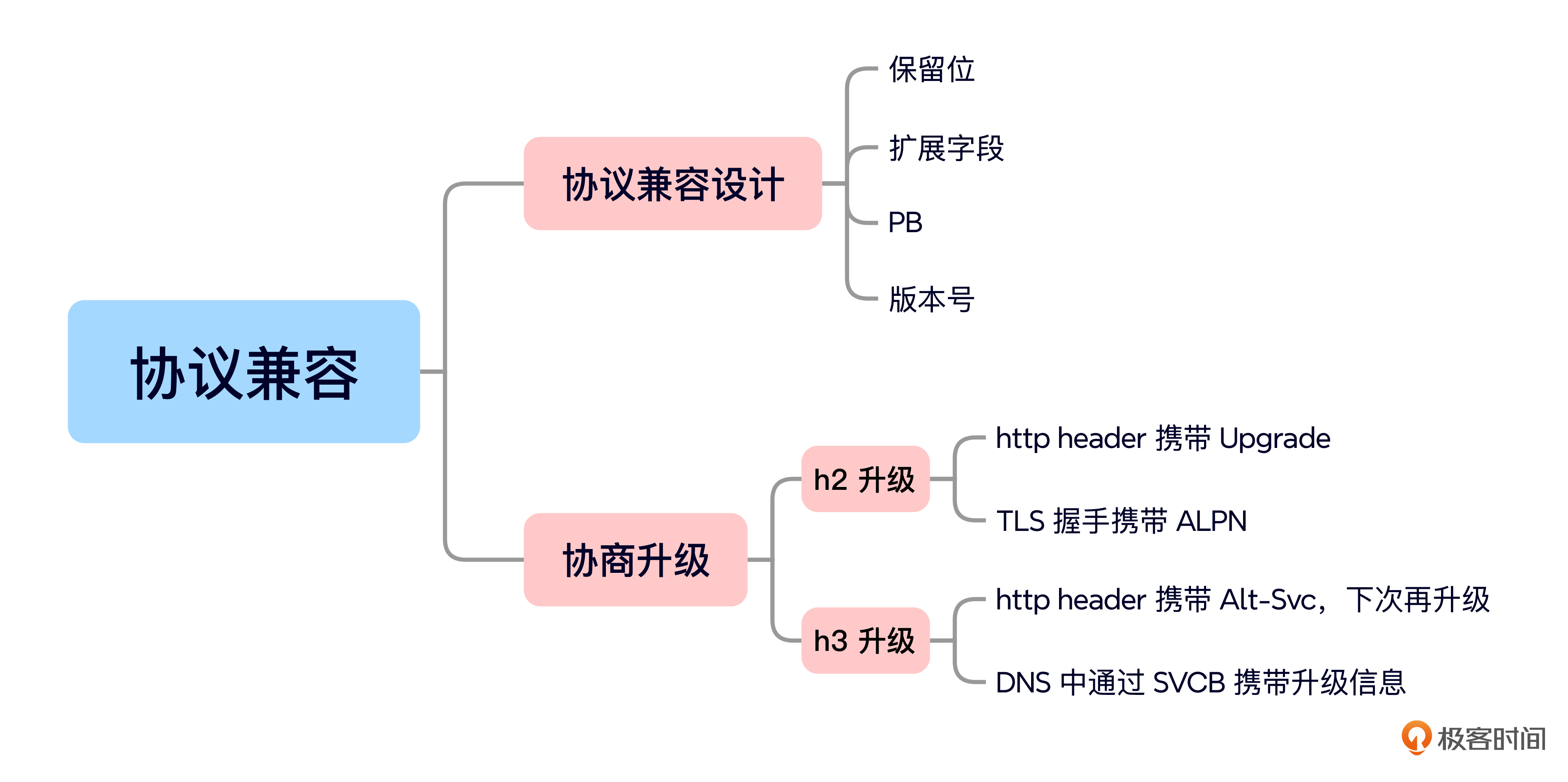

今天的内容就是这些，我给你准备了一个思维导图回顾要点。
今天我们学习了如何在保持现有网络基础设施的同时，实现协议的平滑过渡和演进。
首先，我们从协议的兼容设计入手，了解了如何通过保留位、扩展字段、协议缓冲（PB）等方式进行扩展设计，确保向后兼容。同时，我们讨论了如何预留版本号，以便未来可以支持更大范围的变动和演进。
接下来，我们通过 HTTP 协议的版本升级过程，详细学习了协议协商升级的方法。例如，HTTP/2（h2）通过 HTTP 头部的 Upgrade 字段进行协商，TLS 握手过程中通过 ALPN 协议进行协商。而在 HTTP/3（h3）的升级过程中，我们则通过 HTTP 头部中的 Alt-Svc 来通知后续请求使用新的协议。此外，我们还探讨了在 DNS 解析过程中，如何通过 SVCB（Service Binding）记录来感知服务端支持的能力和协议版本。
在课程中，我们对每一个协商过程进行了实验，帮助你更深入地理解协议升级和协商的实际操作方式。
思考题
-
从HTTP的协商中你得到什么启发？
-
你设计协议的时候做过哪些权衡？
欢迎你在留言区和我交流互动，如果这节课对你有启发，也推荐你分享给身边更多朋友。
