15 | 容器网络：我修改了/proc/sys/net下的参数，为什么在容器中不起效？

你好，我是程远。

从这一讲开始，我们进入到了容器网络这个模块。容器网络最明显的一个特征就是它有自己的Network Namespace了。你还记得，在我们这个课程的第一讲里，我们就提到过Network Namespace负责管理网络环境的隔离。

今天呢，我们更深入地讨论一下和Network Namespace相关的一个问题——容器中的网络参数。

和之前的思路一样，我们先来看一个问题。然后在解决问题的过程中，更深入地理解容器的网络参数配置。

问题再现

在容器中运行的应用程序，如果需要用到tcp/ip协议栈的话，常常需要修改一些网络参数（内核中网络协议栈的参数）。

很大一部分网络参数都在/proc文件系统下的/proc/sys/net/目录里。

修改这些参数主要有两种方法：一种方法是直接到/proc文件系统下的"/proc/sys/net/"目录里对参数做修改；还有一种方法是使用sysctl这个工具来修改。

在启动容器之前呢，根据我们的需要我们在宿主机上已经修改过了几个参数，也就是说这些参数的值已经不是内核里原来的缺省值了.

比如我们改了下面的几个参数：

# # The default value:
# cat /proc/sys/net/ipv4/tcp_congestion_control
cubic
# cat /proc/sys/net/ipv4/tcp_keepalive_time
7200
# cat /proc/sys/net/ipv4/tcp_keepalive_intvl
75
# cat /proc/sys/net/ipv4/tcp_keepalive_probes
9

# # To update the value:
# echo bbr > /proc/sys/net/ipv4/tcp_congestion_control
# echo 600 > /proc/sys/net/ipv4/tcp_keepalive_time
# echo 10 > /proc/sys/net/ipv4/tcp_keepalive_intvl
# echo 6 > /proc/sys/net/ipv4/tcp_keepalive_probes
#

# # Double check the value after update:
# cat /proc/sys/net/ipv4/tcp_congestion_control
bbr
# cat /proc/sys/net/ipv4/tcp_keepalive_time
600
# cat /proc/sys/net/ipv4/tcp_keepalive_intvl
10
# cat /proc/sys/net/ipv4/tcp_keepalive_probes
6

然后我们启动一个容器，再来查看一下容器里这些参数的值。

你可以先想想，容器里这些参数的值会是什么？我最初觉得容器里参数值应该会继承宿主机Network Namesapce里的值，实际上是不是这样呢？

我们还是先按下面的脚本，启动容器，然后运行 docker exec 命令一起看一下：

# docker run -d --name net_para centos:8.1.1911 sleep 3600
deec6082bac7b336fa28d0f87d20e1af21a784e4ef11addfc2b9146a9fa77e95
# docker exec -it net_para bash
[root@deec6082bac7 /]# cat /proc/sys/net/ipv4/tcp_congestion_control
bbr
[root@deec6082bac7 /]# cat /proc/sys/net/ipv4/tcp_keepalive_time
7200
[root@deec6082bac7 /]# cat /proc/sys/net/ipv4/tcp_keepalive_intvl
75
[root@deec6082bac7 /]# cat /proc/sys/net/ipv4/tcp_keepalive_probes
9

从这个结果我们看到，tcp_congestion_control的值是bbr，和宿主机Network Namespace里的值是一样的，而其他三个tcp keepalive相关的值，都不是宿主机Network Namespace里设置的值，而是原来系统里的缺省值了。

那为什么会这样呢？在分析这个问题之前，我们需要先来看看Network Namespace这个概念。

知识详解

如何理解Network Namespace？

对于Network Namespace，我们从字面上去理解的话，可以知道它是在一台Linux节点上对网络的隔离，不过它具体到底隔离了哪部分的网络资源呢？

我们还是先来看看操作手册，在Linux Programmer’s Manual里对Network Namespace有一个段简短的描述，在里面就列出了最主要的几部分资源，它们都是通过Network Namespace隔离的。

我把这些资源给你做了一个梳理：

第一种，网络设备，这里指的是lo，eth0等网络设备。你可以通过 ip link命令看到它们。

第二种是IPv4和IPv6协议栈。从这里我们可以知道，IP层以及上面的TCP和UDP协议栈也是每个Namespace独立工作的。

所以IP、TCP、UDP的很多协议，它们的相关参数也是每个Namespace独立的，这些参数大多数都在 /proc/sys/net/目录下面，同时也包括了TCP和UDP的port资源。

第三种，IP路由表，这个资源也是比较好理解的，你可以在不同的Network Namespace运行 ip route 命令，就能看到不同的路由表了。

第四种是防火墙规则，其实这里说的就是iptables规则了，每个Namespace里都可以独立配置iptables规则。

最后一种是网络的状态信息，这些信息你可以从/proc/net 和/sys/class/net里得到，这里的状态基本上包括了前面4种资源的的状态信息。

Namespace的操作

那我们怎么建立一个新的Network Namespace呢？

我们可以通过系统调用clone()或者unshare()这两个函数来建立新的Network Namespace。

下面我们会讲两个例子，带你体会一下这两个方法具体怎么用。

第一种方法呢，是在新的进程创建的时候，伴随新进程建立，同时也建立出新的Network Namespace。这个方法，其实就是通过clone()系统调用带上CLONE_NEWNET flag来实现的。

Clone建立出来一个新的进程，这个新的进程所在的Network Namespace也是新的。然后我们执行 ip link 命令查看Namespace里的网络设备，就可以确认一个新的Network Namespace已经建立好了。

具体操作你可以看一下这段代码。

int new_netns(void *para)
{
            printf("New Namespace Devices:\n");
            system("ip link");
            printf("\n\n");

            sleep(100);
            return 0;
}

int main(void)
{
            pid_t pid;

            printf("Host Namespace Devices:\n");
            system("ip link");
            printf("\n\n");

            pid =
                clone(new_netns, stack + STACK_SIZE, CLONE_NEWNET | SIGCHLD, NULL);
            if (pid == -1)
                        errExit("clone");

            if (waitpid(pid, NULL, 0) == -1)
                        errExit("waitpid");

            return 0;
}

第二种方法呢，就是调用unshare()这个系统调用来直接改变当前进程的Network Namespace，你可以看一下这段代码。

int main(void)
{
            pid_t pid;

            printf("Host Namespace Devices:\n");
            system("ip link");
            printf("\n\n");

            if (unshare(CLONE_NEWNET) == -1)
                        errExit("unshare");

            printf("New Namespace Devices:\n");
            system("ip link");
            printf("\n\n");

            return 0;
}

其实呢，不仅是Network Namespace，其它的Namespace也是通过clone()或者unshare()系统调用来建立的。

而创建容器的程序，比如runC也是用unshare()给新建的容器建立Namespace的。

这里我简单地说一下runC是什么，我们用Docker或者containerd去启动容器，最后都会调用runC在Linux中把容器启动起来。

除了在代码中用系统调用来建立Network Namespace，我们也可以用命令行工具来建立Network Namespace。比如用 ip netns 命令，在下一讲学习容器网络配置的时候呢，我们会用到 ip netns，这里你先有个印象就行。

在Network Namespace 创建好了之后呢，我们可以在宿主机上运行 lsns -t net 这个命令来查看系统里已有的Network Namespace。当然，lsns也可以用来查看其它Namespace。

用 lsns 查看已有的Namespace后，我们还可以用 nsenter 这个命令进入到某个Network Namespace里，具体去查看这个Namespace里的网络配置。

比如下面的这个例子，用我们之前的clone()的例子里的代码，编译出clone-ns这个程序，运行后，再使用 lsns 查看新建的Network Namespace，并且用nsenter进入到这个Namespace，查看里面的lo device。

具体操作你可以参考下面的代码：

# ./clone-ns &
[1] 7732
# Host Namespace Devices:
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 74:db:d1:80:54:14 brd ff:ff:ff:ff:ff:ff
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN mode DEFAULT group default
    link/ether 02:42:0c:ff:2b:77 brd ff:ff:ff:ff:ff:ff


New Namespace Devices:
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

# lsns -t net
        NS TYPE NPROCS   PID USER    NETNSID NSFS COMMAND
4026531992 net     283     1 root unassigned      /usr/lib/systemd/systemd --switched-root --system --deserialize 16
4026532241 net       1  7734 root unassigned      ./clone-ns
# nsenter -t 7734 -n ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

解决问题

那理解了Network Namespace之后，我们再来看看这一讲最开始的问题，我们应该怎么来设置容器里的网络相关参数呢？

首先你要避免走入误区。从我们一开始的例子里，也可以看到，容器里Network Namespace的网络参数并不是完全从宿主机Host Namespace里继承的，也不是完全在新的Network Namespace建立的时候重新初始化的。

其实呢，这一点我们只要看一下内核代码中对协议栈的初始化函数，很快就可以知道为什么会有这样的情况。

在我们的例子里tcp_congestion_control的值是从Host Namespace里继承的，而tcp_keepalive相关的几个值会被重新初始化了。

在函数tcp_sk_init()里，tcp_keepalive的三个参数都是重新初始化的，而tcp_congestion_control 的值是从Host Namespace里复制过来的。

static int __net_init tcp_sk_init(struct net *net)
{
…
        net->ipv4.sysctl_tcp_keepalive_time = TCP_KEEPALIVE_TIME;
        net->ipv4.sysctl_tcp_keepalive_probes = TCP_KEEPALIVE_PROBES;
        net->ipv4.sysctl_tcp_keepalive_intvl = TCP_KEEPALIVE_INTVL;

…
        /* Reno is always built in */
        if (!net_eq(net, &init_net) &&
            try_module_get(init_net.ipv4.tcp_congestion_control->owner))
                net->ipv4.tcp_congestion_control = init_net.ipv4.tcp_congestion_control;
        else
                net->ipv4.tcp_congestion_control = &tcp_reno;

…

}

那么我们现在知道Network Namespace的网络参数是怎么初始化的了，你可能会问了，我在容器里也可以修改这些参数吗？

我们可以启动一个普通的容器，这里的“普通”呢，我指的不是"privileged"的那种容器，也就是在这个容器中，有很多操作都是不允许做的，比如mount一个文件系统。这个privileged容器概念，我们会在后面容器安全这一讲里详细展开，这里你有个印象。

那么在启动完一个普通容器后，我们尝试一下在容器里去修改"/proc/sys/net/"下的参数。

这时候你会看到，容器中"/proc/sys/"是只读mount的，那么在容器里是不能修改"/proc/sys/net/"下面的任何参数了。

# docker run -d --name net_para centos:8.1.1911 sleep 3600
977bf3f07da90422e9c1e89e56edf7a59fab5edff26317eeb253700c2fa657f7
# docker exec -it net_para bash
[root@977bf3f07da9 /]# echo 600 > /proc/sys/net/ipv4/tcp_keepalive_time
bash: /proc/sys/net/ipv4/tcp_keepalive_time: Read-only file system
[root@977bf3f07da9 /]# cat /proc/mounts | grep "proc/sys"
proc /proc/sys proc ro,relatime 0 0

为什么“/proc/sys/” 在容器里是只读mount呢？这是因为runC当初出于安全的考虑，把容器中所有/proc和/sys相关的目录缺省都做了read-only mount的处理。详细的说明你可以去看看这两个commits:

那我们应该怎么来修改容器中Network Namespace的网络参数呢？

当然，如果你有宿主机上的root权限，最简单粗暴的方法就是用我们之前说的"nsenter"工具，用它修改容器里的网络参数的。不过这个方法在生产环境里显然是不会被允许的，因为我们不会允许用户拥有宿主机的登陆权限。

其次呢，一般来说在容器中的应用已经启动了之后，才会做这样的修改。也就是说，很多tcp链接已经建立好了，那么即使新改了参数，对已经建立好的链接也不会生效了。这就需要重启应用，我们都知道生产环境里通常要避免应用重启，那这样做显然也不合适。

通过刚刚的排除法，我们推理出了网络参数修改的“正确时机”：想修改Network Namespace里的网络参数，要选择容器刚刚启动，而容器中的应用程序还没启动之前进行。

其实，runC也在对/proc/sys目录做read-only mount之前，预留出了修改接口，就是用来修改容器里 "/proc/sys"下参数的，同样也是sysctl的参数。

而Docker的–sysctl或者Kubernetes里的allowed-unsafe-sysctls特性也都利用了runC的sysctl参数修改接口，允许容器在启动时修改容器Namespace里的参数。

比如，我们可以试一下docker –sysctl，这时候我们会发现，在容器的Network Namespace里，/proc/sys/net/ipv4/tcp_keepalive_time这个网络参数终于被修改了！

# docker run -d --name net_para --sysctl net.ipv4.tcp_keepalive_time=600 centos:8.1.1911 sleep 3600
7efed88a44d64400ff5a6d38fdcc73f2a74a7bdc3dbc7161060f2f7d0be170d1
# docker exec net_para cat /proc/sys/net/ipv4/tcp_keepalive_time
600

重点总结

好了，今天的课我们讲完了，那么下面我来给你做个总结。

今天我们讨论问题是容器中网络参数的问题，因为是问题发生在容器里，又是网络的参数，那么自然就和Network Namespace有关，所以我们首先要理解Network Namespace。

Network Namespace可以隔离网络设备，ip协议栈，ip路由表，防火墙规则，以及可以显示独立的网络状态信息。

我们可以通过clone()或者unshare()系统调用来建立新的Network Namespace。

此外，还有一些工具"ip""netns""unshare""lsns"和"nsenter"，也可以用来操作Network Namespace。

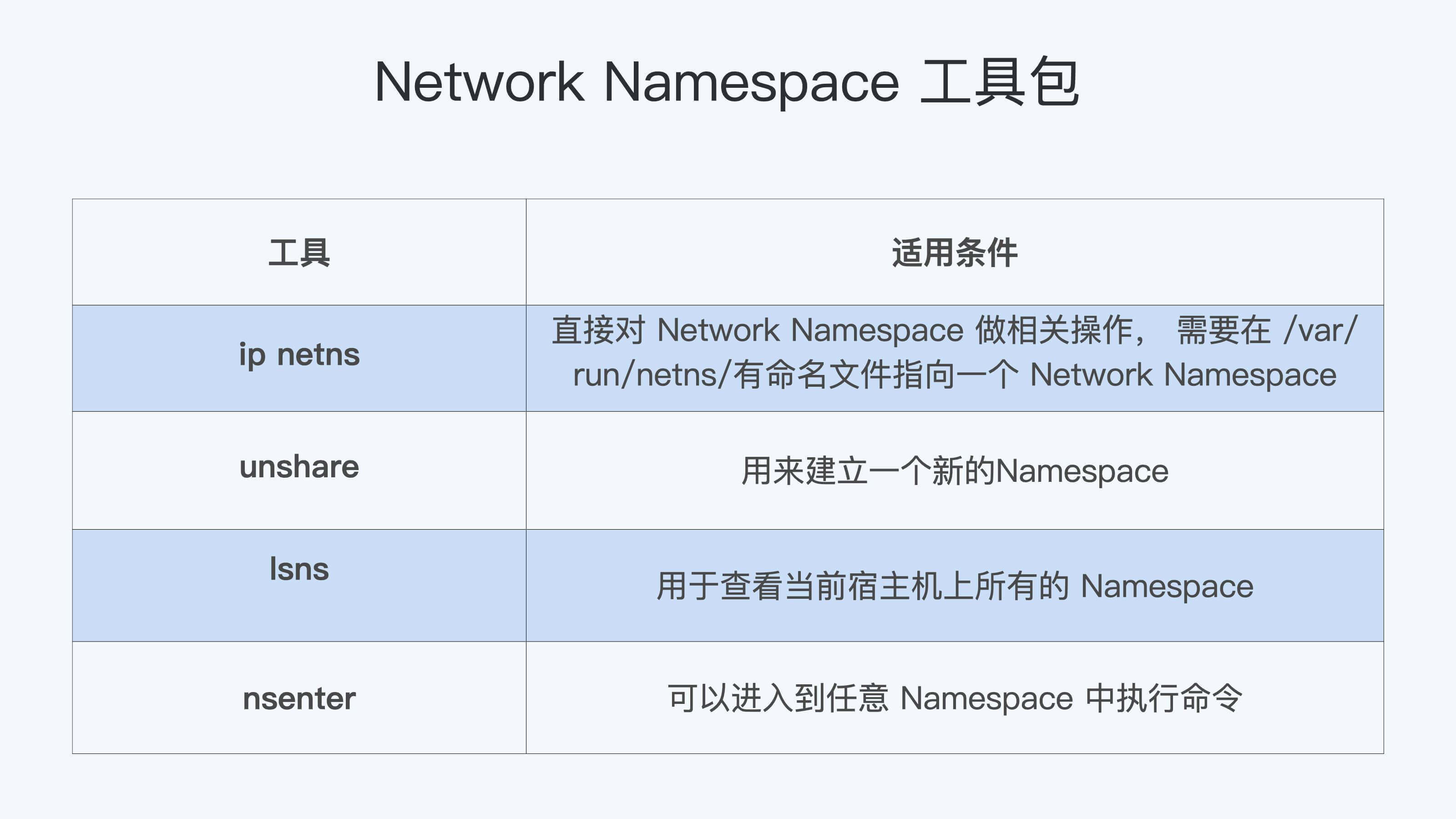

这些工具的适用条件，我用表格的形式整理如下，你可以做个参考。

接着我们分析了如何修改普通容器（非privileged）的网络参数。

由于安全的原因，普通容器的/proc/sys是read-only mount的，所以在容器启动以后，我们无法在容器内部修改/proc/sys/net下网络相关的参数。

这时可行的方法是通过runC sysctl相关的接口，在容器启动的时候对容器内的网络参数做配置。

这样一来，想要修改网络参数就可以这么做：如果是使用Docker，我们可以加上"—sysctl"这个参数；而如果使用Kubernetes的话，就需要用到"allowed unsaft sysctl"这个特性了。

思考题

这一讲中，我们提到了可以使用"nsenter"这个工具，从宿主机上修改容器里的/proc/sys/net/下的网络参数，你可以试试看具体怎么修改。

欢迎你在留言区分享你的收获和疑问。如果这篇文章对你有帮助，也欢迎转发给你的同事和朋友，一起交流探讨。

精选留言

莫名

2020-12-19 14:17:09

docker exec、kubectl exec、ip netns exec、nsenter 等命令原理相同，都是基于 setns 系统调用，切换至指定的一个或多个 namespace(s)。
莫名

2020-12-19 14:12:46

# nsenter -t <pid> -n bash -c 'echo 600 > /proc/sys/net/ipv4/tcp_keepalive_time' （root 用户）
$ sudo nsenter -t <pid> -n sudo bash -c 'echo 600 > /proc/sys/net/ipv4/tcp_keepalive_time' （非 root 用户）

其中，<pid> 表示容器 init 进程在宿主机上看到的 PID。

作者回复

对！

2020-12-20 22:17:14
谢哈哈

2020-12-19 16:14:03

宿主机的进入容器网络地址空间通过nsenter --target $(docker inspect -f {.State.Pid}) --net

作者回复

是的

2020-12-20 22:16:31
🐭

2021-08-03 22:51:54

既然nsenter与docker exec 原理一样，为啥nsenter修改proc/sys/net不会报错无权限呢

作者回复

docker exec 同时进入了容器的pid/mnt/net namespace, 而 nsenter 修改参数的时候，只是进入了容器的net namespace.

2021-08-10 22:20:45
麻瓜镇

2021-01-09 14:07:01

为什么有的参数是从host namespace复制，有的参数直接使用缺省值呢？为什么要这样设计？
aMaMiMoU

2020-12-26 21:46:43

老师您好，有几个问题能否帮忙解答下，谢谢
1.在/proc/sys/net 的诸多参数里，如何确认哪些是host level 哪些是容器level的呢？
2.对于host level的这些参数，在启动容器的时候通过sysctl能修改么？如果能修改，是不是相当于同时影响了同host里其他容器的运行时参数呢？

作者回复

@AMaMiMou
很好的问题，对于/proc/sys/net下的参数，你在容器中看到的，基本都是network namespace下的。
对于容器启动的时候，runc只允许修改namesapce下的参数值，而不会修改host相关的值。

可以参看一下runc的sysctl validation的代码：

https://github.com/opencontainers/runc/blob/ff819c7e9184c13b7c2607fe6c30ae19403a7aff/libcontainer/configs/validate/validator.go#L135

2020-12-27 18:06:13
Helios

2020-12-22 12:49:06

这些问题文档上都没写，还是老师功力高，场景多。
请教个问题，对于proc文件系统的其他目录容器怎么隔离的呢，比如在容器里面free命令看到的是宿主机的内存。

作者回复

/proc下的内容大部分是没有隔离的，就想你说的/proc/meminfo, /proc/stat 在容器中看到的都和宿主机上的是一样的。
其他有一些因为namespace不同而不同的/proc的内容，
比如 /proc/<pid>/，容器下只能看到自己pid namespace里的进程pid。
/proc/mounts的内容和mount namespace相关。
还有IPC namesapce相关的一些/proc下的参数，等等。

2020-12-22 23:48:30
Geek_c2089d

2021-01-22 15:40:21

老师，咨询一个问题，就是我有一个容器里面有两个服务，映射出8000和9000的端口，在容器内会出现8000端口的服务访问宿主机ip：9000的端口不通，但是我service iptables stop ; seriver docker stop ;
server docker start ; 就可以访问了。一旦reboot就不行了。请问是怎么样的问题

作者回复

> service iptables stop
看上去应该是 iptables stop 后把原来的iptables rules flush了，就可以工作了。
你可以查看一下具体是那条iptables规则阻止了访问。

2021-01-25 08:55:41
乔纳森

2021-07-04 12:06:17

我们是在 initContainers 中执行如下来修改容器内的内核参数的，需要privileged: true
mount -o remount rw /proc/sys
sysctl -w net.core.somaxconn=65535

作者回复

嗯，如果container有privileged的权限，那么在容器中几乎和host有同等权限了。

2021-08-12 21:22:57
Geek_fd78c0

2022-05-24 08:59:56

想问一下，容器启动时网络是桥接模式，启动以后，如何新增容器中端口到host端口的映射？
Demon.Lee

2021-07-02 10:22:18

老师，为啥隔离的这些网络参数不和 /sys/fs/cgroup/net_cls,net_prio,cpu,pid 等一样，统一放在/sys/fs/cgroup/下面，而是跟宿主机共用一套？

作者回复

一个是namespace, 主要是资源隔离
另外一个是cgroup，主要是资源的划分。

2021-08-11 22:29:21
程序员老王

2020-12-18 12:20:13

网卡是通过端口号来区分栈数据吧，命名空间在这里隔离是网络参数配置吗？还是网卡

作者回复

@王传义
你这里说的“端口”是指tcp/udp层的端口号吗？

2020-12-20 22:22:35
没伞的孩子得使劲奔跑

2023-11-06 13:44:24

Kubernetes 里的allowed-unsafe-sysctls 这个特性，需要1.21版本，老版本可以尝试在initcontainer初始化，但是需要privileged权限

Docker 的–sysctl 这个学到了.

之前我也一直理解docker 本质是一个进程，有隔离机制，也没想到net内核参数也被隔离了。
小Y

2022-02-28 09:36:23

来到网络的章节基本不太懂，得多听几遍，多补充补充了😆

作者回复

知道了盲区也是好事，可以去补一补。一定可以的～

2022-04-01 19:57:27
静心

2022-02-21 11:25:40

不仅学习到了docker命令的--sysctl参数的用法，还了解到了其原理，真是酣畅淋漓。
cc

2022-01-29 15:35:16

"tcp_congestion_control 的值是 bbr，和宿主机 Network Namespace 里的值是一样的，而其他三个 tcp keepalive 相关的值，都不是宿主机 Network Namespace 里设置的值，而是原来系统里的缺省值了。"
------
这里比较困惑，为什么要这样设计呢？
Dexter

2021-12-16 09:45:34

pid = clone(new_netns, stack + STACK_SIZE, CLONE_NEWNET | SIGCHLD, NULL); 代码例子中的一段， clone系统调用中的参数，new_netns和 CLONE_NEWNET flag这两者有什么关系呢？
Shone

2021-01-10 16:58:57

CY老师，这里我又想起最近遇到的rp_filter 的问题，因为我们的slb用的是ipvs tunnel，需要给应用pod设置tun0设备并且绑定vip，同时还需要设置rp_filter为0或者2。这里我们遇到的问题是有时候node上的这个配置会被改成1，导致ipvs数据面不工作，解决办法是把node上这个值设为0，但是我发现这个时候pod eth0这个值是1，它对应的calico这个值也是1，所以这种情况下好像是node的rp_filter会覆盖其它的设置，对这里不是很理解了。
